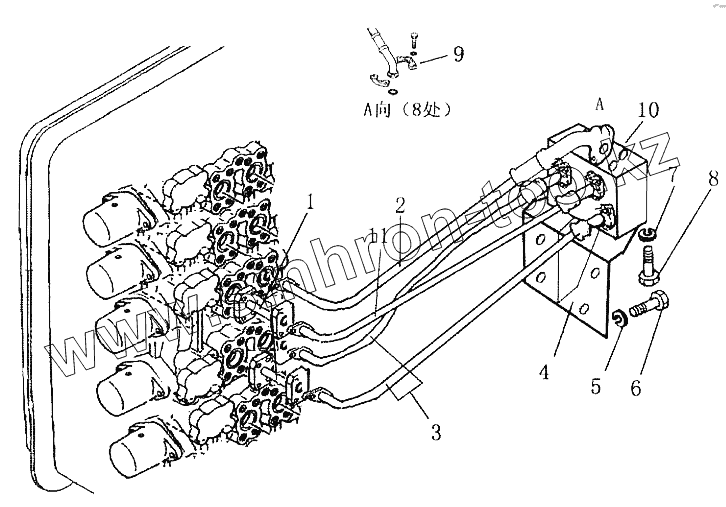

Каталог запасных частей к технике: Shantui SD42-3. RIPPER PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
Позиция на иллюстрации Заводской номер детали Название детали
1 31Y-61-27000 Tube
2 31Y64-05000 Hose
3 31Y-64-10000 Hose
4 31Y-64-09000 Bracket
5 01643-32060 Шайба
6 01010-52050 Болт
7 01643-51445 Washer
8 01010-31440 Болт
9 31Y-61-07000 Flange assу
10 31Y-64-00001 Split oil blocks
11 31Y-64-06000 Hose
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
