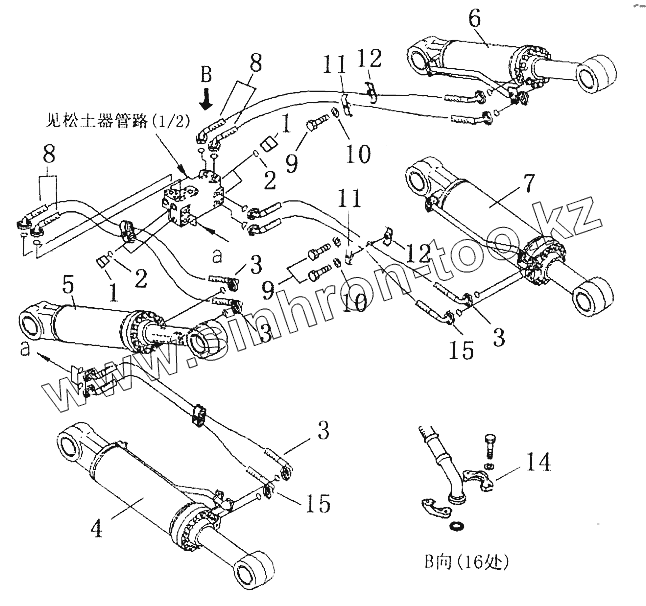

Каталог запасных частей к технике: Shantui SD42-3. RIPPER PIPING

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

3

3

4

5

6

7

8

8

9

9

10

10

11

11

12

12

14

15

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	07040-12414		plug
2	07002-12434		O-ring
3	31Y-64-08000		Hose
4	31Y-64-02000		Lift cylinder L.h
5	31Y-64-03000		Adjusting angle cylinder L.h
6	31Y-64-04000		Adjusting angle cylinder R.h
7	31Y-64-01000		Lift cylinder R.h
8	31Y-64-07000		Hose
9	01010-51265		Болт
10	01602-21236		Рессорная шайба
11	195-78-22330		Зажим
12	195-78-22320		Дугообразный зажим
14	31Y61-07000		Flange assу
15	31Y-64-11000		Hose

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
