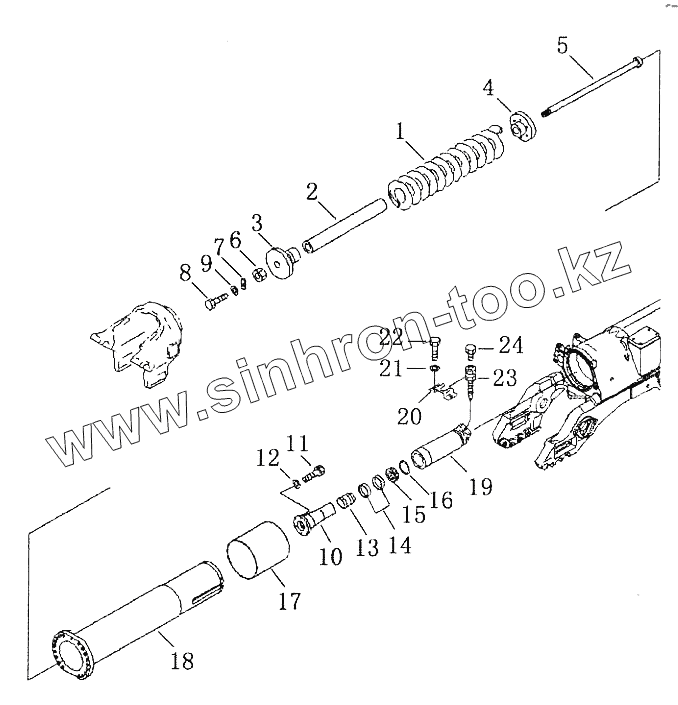

Каталог запасных частей к технике: Shantui SD42-3. RECOLL SRRING
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 31Y-40-15004 | Spring | |
| 2 | 31Y-40-15200 | Spacer | |
| 3 | 31Y-40-15002 | Collar | |
| 4 | 31Y-40-15300 | Pilot | |
| 5 | 31Y-40-15003 | Bolt | |
| 6 | 31Y-40-15008 | Nut | |
| 7 | 31Y-40-15007 | Plate | |
| 8 | 01010-51020 | Болт | |
| 9 | 01643-31032 | Шайба | |
| 10 | 31Y-40-15005 | Piston | |
| 11 | 01010-51245 | Болт | |
| 12 | 01643-31232 | Шайба | |
| 13 | 31Y-40-15010 | Piston | |
| 14 | 31Y-40-15011 | Ring | |
| 15 | 31Y-40-15012 | Packing | |
| 16 | 04064-08530 | Открытое кольцо | |
| 17 | 31Y-40-15001 | Bushing | |
| 18 | 31Y-40-15100 | Case | |
| 19 | 31Y-40-15400 | Cylinder, left | |
| 19 | 31Y-40-16100 | Cylinder, ring | |
| 20 | 31Y-40-15009 | Plate | |
| 21 | 01643-31032 | Шайба | |
| 22 | 01010-51020 | Болт | |
| 23 | 195-30-13191 | Маслонагнетатель | |
| 24 | 07020-01021 | Масленка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
