Каталог запасных частей к технике: Shantui SD42-3. RADIATOR GUARD

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
18

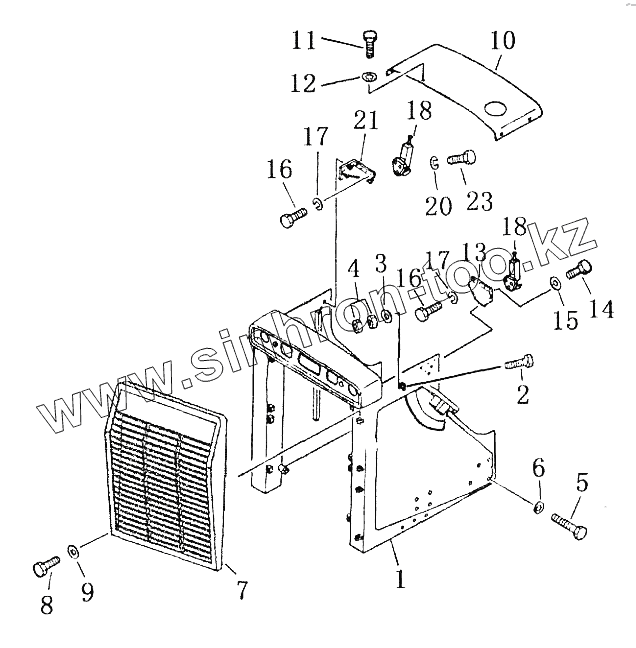

Позиция на иллюстрации Заводской номер детали Название детали
1 31Y-50-01000 Guard, radiator
2 01010-50835 Болт
3 01643-30823 Шайба
4 01580-10806 Гайка
5 01011-53085 Bolt
6 01643-33080 Шайба
7 31Y-50-07000 Grill
8 01010-51640 Болт
9 01643-31645 Шайба
10 31Y-50-02000 Cover
11 01010-51220 Болт
12 01643-31232 Шайба
13 175-54-21811 plate
14 01010-51235 Болт
15 01643-31232 Шайба
16 01010-51025 Болт
17 01643-31032 Шайба
18 175-54-21361 Замковый крюк
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
