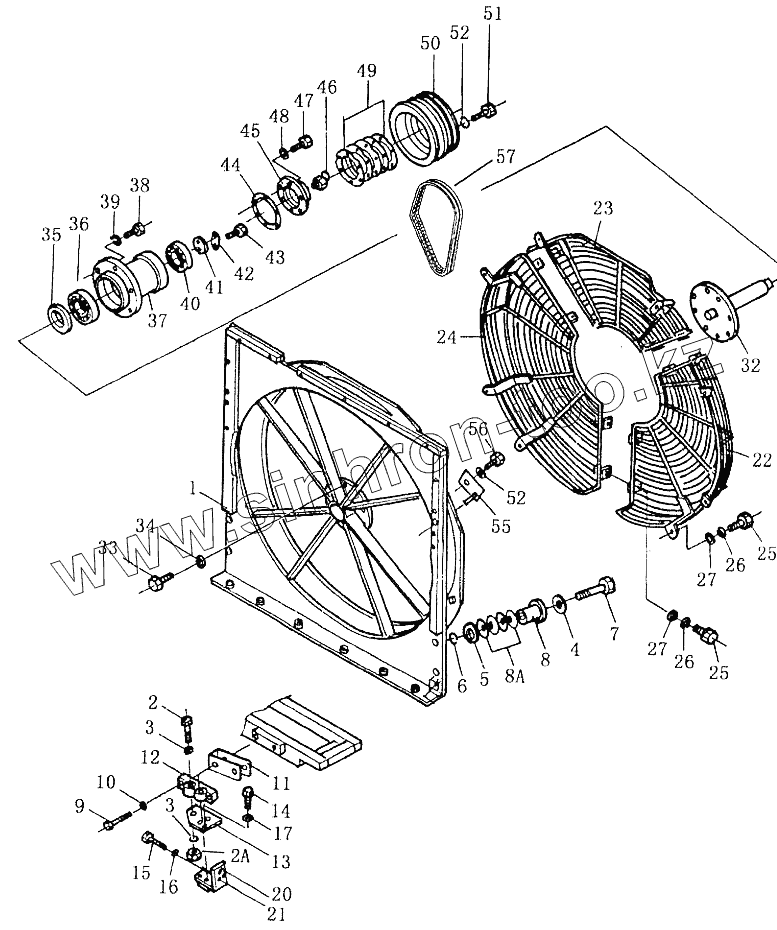

Каталог запасных частей к технике: Shantui SD42-3. RADIATOR FAN GUARD AND NET

Тип техники

Марка

Модель

Схема

1

2

2А

3

3

4

5

6

7

8

8А

9

10

11

12

13

14

15

16

17

20

21

22

23

24

25

25

25

26

26

26

27

27

32

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

52

55

56

57

Позиция на иллюстрации	Заводской номер детали		Название детали
1	31Y-03-07000		Guard
2	01091-52205		Болт
2А	01582-12218		Гайка
3	01643-32260		Шайба
4	01643-31232		Шайба
5	01643-32060		Шайба
6	175-54-28770		Ring
7	01010-51275		Болт
8	175-03-32232		collar
8А	175-54-27350		Рессора
9	01010-51245		Болт
10	01643-31232		Шайба
11	195-03-22270		Прокладка
12	195-03-22501		Vibroshock assy
13	175-03-32972		Bracket
14	01010-51435		Болт
15	01010-51225		Болт
16	01643-31232		Шайба
17	01643-31445		Уплотнительная шайба
20	31Y-03-03000		Bracket
21	31Y-03-04000		Bracket
22	31Y-03-11000		Net
23	31Y-03-12000		Net
24	31Y-03-13000		Net
25	01010-51235		Болт
26	01602-21236		Рессорная шайба
27	01643-31232		Шайба
32	31Y-03-00013		Shaft
35	07011-10090		Герметик
36	GB276-4G212		Bearing, ball
37	31Y-03-00014		Bushing
38	01010-51240		Болт
39	01602-21236		Рессорная шайба
40	GB276-4G310		Bearing, ball
41	31Y-03-00009		Ring, snap
42	31Y-03-00011		Shim, lock
43	01010-51030		Болт
44	195-03-11870		gasket
45	31Y-03-00012		Cover
46	07020-01018		Масленка М10х1
47	01010-51030		Болт
48	01602-21030		Шайба
49	195-03-11880		Shim
50	31Y-03-00008		Pully belt
51	01010-51260		Болт
52	01602-21236		Рессорная шайба
55	31Y-03-14000		Pin
56	01010-51230		Болт
57	04121-22281		Fan belt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
