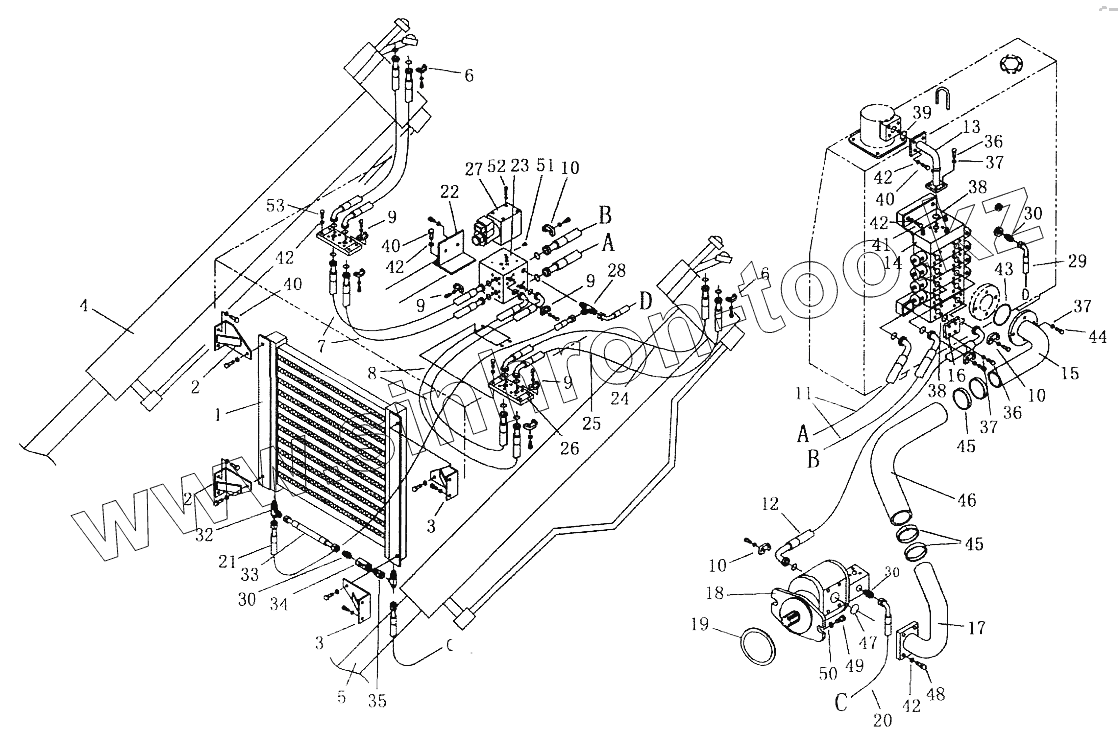

Каталог запасных частей к технике: Shantui SD42-3. PUMP & BLADE LIFT PIPING ASSY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
6
6
7
8
9
9
9
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
32
33
34
35
36
36
37
37
37
38
38
39
40
40
40
41
42
42
42
42
42
43
44
45
45
46
47
48
49
50
51
52
53
Позиция на иллюстрации Заводской номер детали Название детали
1 552-61-01000 Oil cooler
2 31Y-61-01000 Bracket
3 31Y-61-02000 Bracket
4 31Y-61-03000 Lift cylingder
5 31Y-61-04000 Lift cylingder
6 31Y-61-22000 Bolts & flanges assу
7 31Y-61-05000 Hose
8 31Y-61-06000 Hose
9 31Y-61-07000 Flange assу
10 31Y-61-13000 Bolts & flanges assу
11 31Y-61-08000 Hose
12 31Y-61-09000 Hose
13 31Y-61-14000 Tube release
14 31Y-61-15000 Main valve
15 31Y-61-16000 Tube suction
16 31Y-61-00001 Flange
17 31Y-61-17000 Tube suction
18 31Y-61-18000 Pump
19 31Y-61-00005 Sheet
20 31Y-61-10000 Hose
21 31Y-61-11000 Hose
22 31Y-61-31000 Bracket
23 31Y-61-00003 Valve block
24 31Y-61-12000 Hose
25 31Y-61-19000 Hose
26 31Y-61-00002 Plate
27 31Y-61-24000 Solenoid valve
28 31Y-61-25000 T-joint
29 31Y-61-20000 Hose
30 31Y-61-21000 Joint
31 31Y-61-27000 Tube
32 31Y-61-26000 T-joinl
33 31Y-61-23000 Hose
34 31Y-61-28000 Check valve
35 31Y-61-29000 Joint
36 01010-51030 Болт
37 01643-31032 Шайба
38 07000-13038 Кольцо
39 07000-12110 O-ring
40 01010-51225 Болт
41 01010-51220 Болт
42 01643-31232 Шайба
43 07000-12075 O-ring
44 01010-51035 Болт
45 07289-00095 Clamp
46 31Y-61-30000 Hose
47 07000-12065 O-ring
48 01010-51245 Болт
49 01643-31445 Уплотнительная шайба
50 01010-51445 Болт
51 07043-70211 Plug
52 01220-40640 Screw
53 01010-51235 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
