Каталог запасных частей к технике: Shantui SD42-3. PIVOT SHAFT

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

5

6

6

7

8

8

9

9

10

11

12

13

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

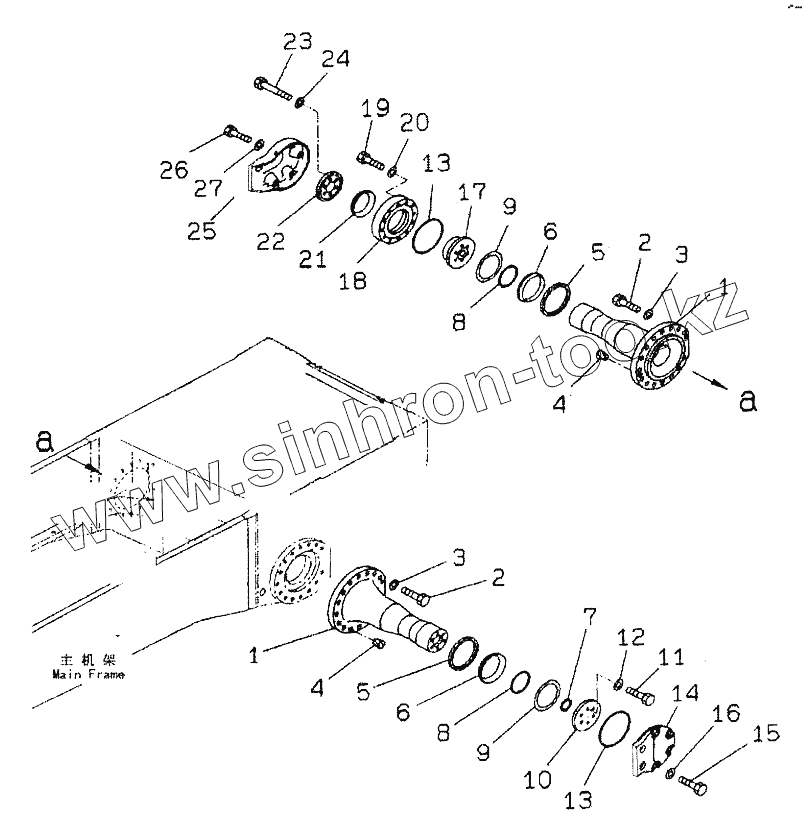

Позиция на иллюстрации	Заводской номер детали		Название детали
1	31Y-40-00007		Pivot shaft
2	01010-62790		Bolt
3	01643-32780		Шайба
4	07049-22734		Plug
5	31Y-40-00006		Ring, snap
6	31Y-40-00005		Gasket
7	07000-12080		O-ring
8	07000-12145		Кольцо
9	31Y-40-00004		Gasket
10	31Y-40-00003		Seat
11	01010-61650		Bolt
12	01643-31645		Шайба
13	07000-15210		O-ring
14	31Y-40-00002		Cover
15	01010-61645		Bolt
16	01643-31645		Шайба
17	31Y-40-00008		Seat
18	22Y-40-00008		Seat
19	01010-61680		Bolt
20	01643-31645		Шайба
21	22Y-40-00007		Gasket
22	31Y-40-00011		Cover
23	01011-61610		Bolt
24	01643-31645		Шайба
25	31Y-40-00012		Cover
26	01010-61650		Bolt
27	01643-31645		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
