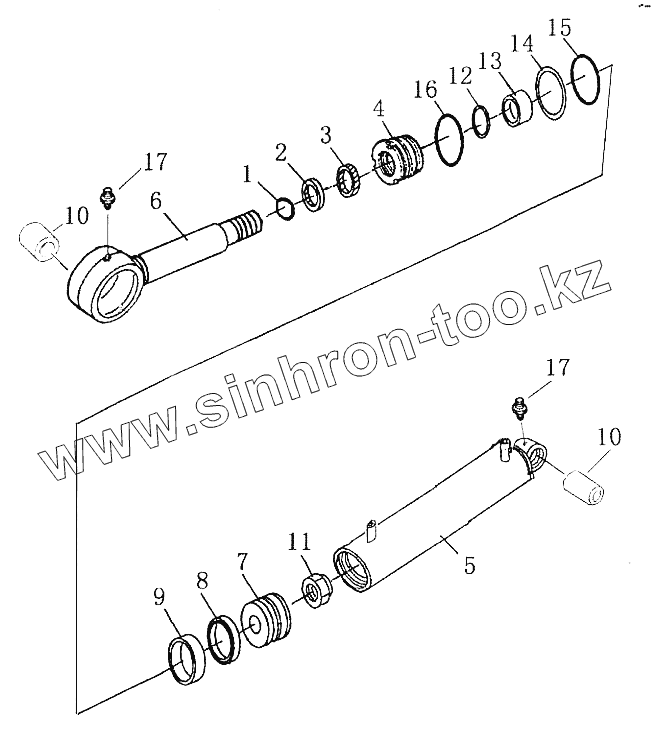

Каталог запасных частей к технике: Shantui SD42-3. PIN PULLER CYLINDER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
17
Позиция на иллюстрации Заводской номер детали Название детали
31Y-79-04000 31Y-79-04000 Pin puller cylinder
1 12Р-63-10006 Seal dust
2 12Р-63-10005 Ring, support
3 12Р-63-10300 Gasket
4 12Р-63-10004 Head, cylinder
5 31Y-79-04200 Body, cylinder
6 31Y-79-04100 Rod, piston
7 12Р-63-10003 Piston
8 12Р-63-10002 Ring, support
9 12Р-75-10100 Gasket
10 31Y-79-04001 Bushing
11 07165-12426 Nut
12 07000-12020 O-ring
13 07001-02020 O-ring
14 07000-12065 O-ring
15 07001-02065 O-ring
16 07000-12070 Кольцо
17 07020-01201 Fitting grease
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
