Каталог запасных частей к технике: Shantui SD42-3. P.T.O. LUBRICATING OIL PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
3
3
3
3
3
4
5
6
7
8
9
10
11
12

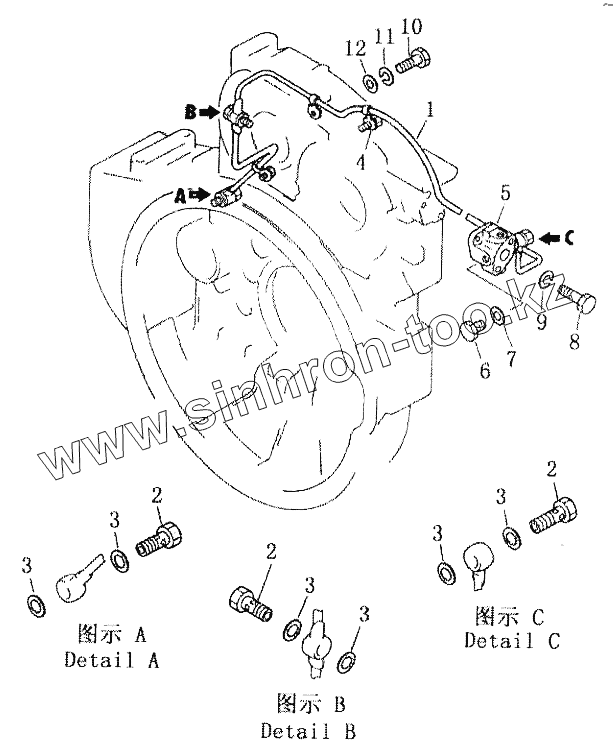

Позиция на иллюстрации Заводской номер детали Название детали
1 31Y-02-04000 Lubricating oil pipe
2 07206-10812 Bolt
3 07005-01212 Gasket
4 31Y-02-00005 Clip
5 6691-51-9560 Распределитель
6 07040-11007 Заглушка
7 07005-01012 Уплотнительная прокладка
8 01010-31030 Болт
9 01643-31030 Washer, spring
10 01010-31020 Болт
11 01602-01030 Шайба
12 01641-21016 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
