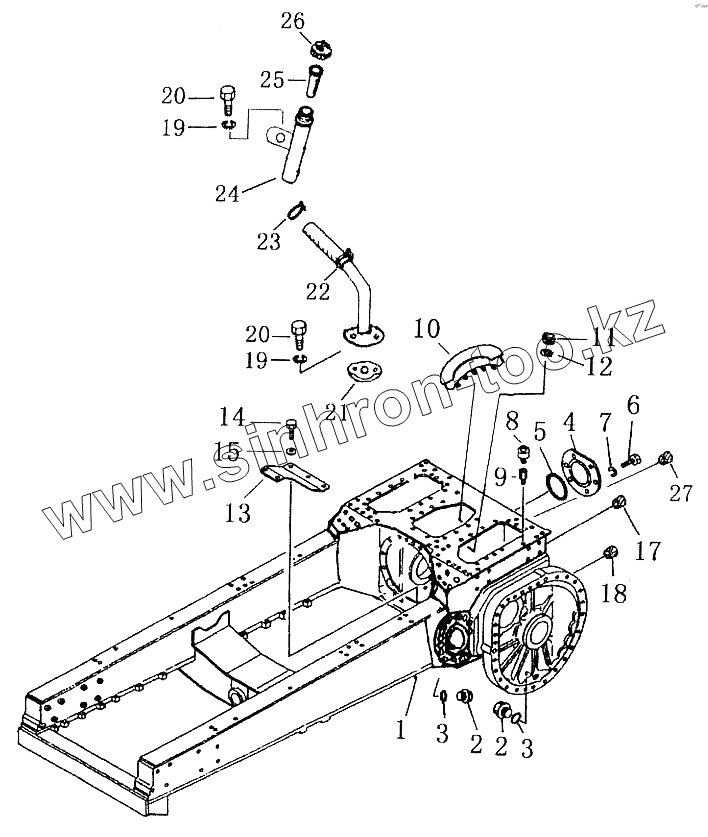

Каталог запасных частей к технике: Shantui SD42-3. MAIN FRAME

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

5

6

7

8

9

10

11

12

13

14

15

17

18

19

19

20

20

21

22

23

24

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	31Y-30-10000		Main frame
2	07044-13620		Магнитная пробка
3	07002-03634		Герметичное кольцо
4	175-21-32170		Cover
5	07000-05195		Герметичное кольцо
6	01010-52040		Болт
7	01643-32060		Шайба
8	07030-00252		Аэратор
9	07350-00215		Joint
10	31Y-30-20000		Cover
11	01580-01210		Гайка
12	01643-31232		Шайба
13	31Y-30-00001		Plate
14	01010-50816		Болт
15	01643-30823		Шайба
17	07049-23923		Plug, dustproof
18	07049-12018		Plug, dustproof
19	01643-31232		Шайба
20	01010-51235		Болт
21	31Y-30-00002		Asbestos mat
22	31Y-30-30000		Tube
23	07281-00549		Зажим рукава
24	31Y-30-50000		Tube
25	07056-10045		Фильтровальная сетка
26	07051-20000		Колпак
27	07043-70312		Plug

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
