Каталог запасных частей к технике: Shantui SD42-3. IDLER

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

6

6

7

7

8

8

9

9

10

10

11

11

12

12

13

13

14

15

16

17

17

18

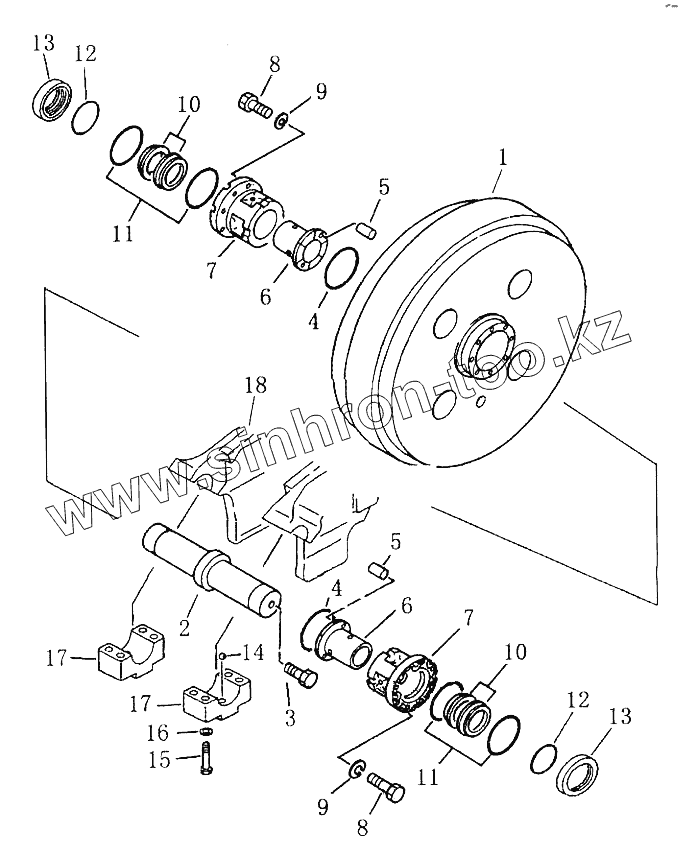

Позиция на иллюстрации	Заводской номер детали		Название детали
31Y-40-03000	31Y-40-03000		Idler assу
1	31Y-40-03100		Yoke
2	31Y-40-03003		Shaft
3	07052-31624		Plug
4	07000-05140		O-ring
5	31Y-40-03302		Pin
6	31Y-40-03310		Bushing
7	31Y-40-03301		Bushing
8	01010-51245		Болт
9	01602-21236		Рессорная шайба
10	31Y-40-03005		Ring, seal
11	31Y-40-03004		O-ring
12	07000-12095		O-ring
13	31Y-40-03002		Cover
14	04260-01905		Ball
15	01011-62725		Bolt
16	01643-32780		Шайба
17	31Y-40-03001		Cover
18	31Y-40-03100		Yoke

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
