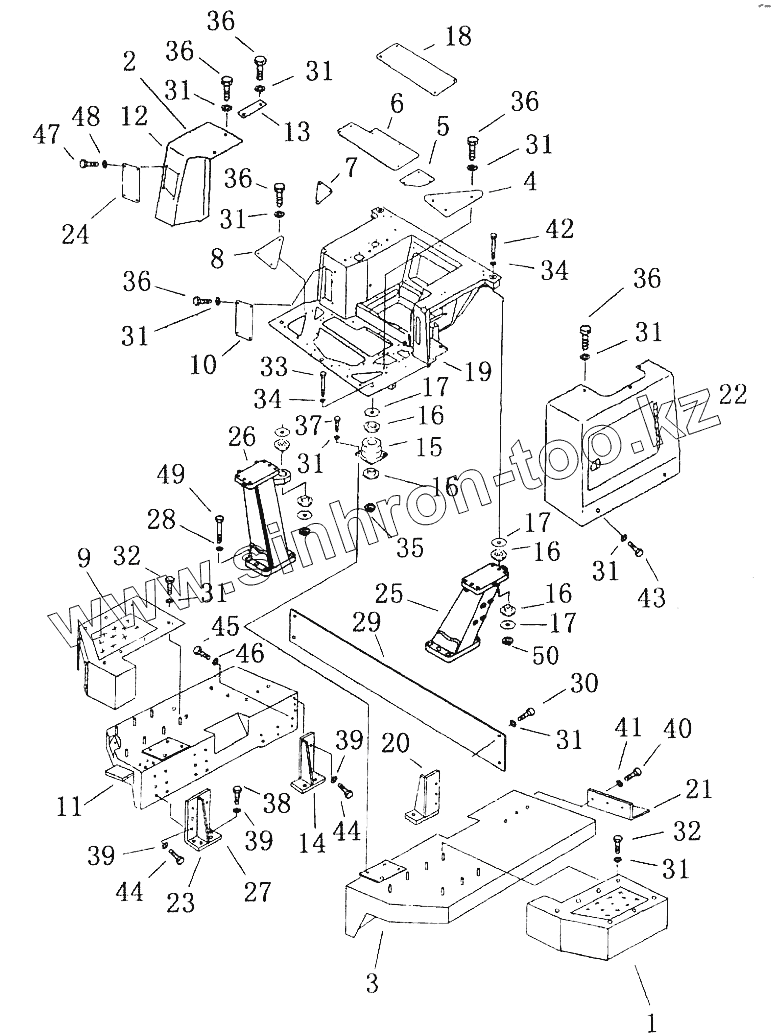

Каталог запасных частей к технике: Shantui SD42-3. FLOOR AND FENDER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
31
31
31
31
31
31
31
31
32
32
33
34
34
35
36
36
36
36
36
36
37
38
39
39
39
40
41
42
43
44
44
45
46
47
48
49
50
Позиция на иллюстрации Заводской номер детали Название детали
1 31Y-51-01000 Plate
2 31Y-51-06000 Cover, R.H
3 31Y-51-03000 Fender, L.H
4 31Y-51-00001 Cover
5 154-54-41810 cover
6 154-54-41790 cover
7 154-54-42160 cover
8 31Y-51-00002 Cover
9 31Y-51-04000 Cover
10 31Y-51-00003 Cover
11 31Y-51-05000 Fender, R.H
12 31Y-51-18000 Cover
13 31Y-51-00004 Cover
14 31Y-51-07000 Bracket, R.H
15 31Y-51-08000 Seat
16 31Y-51-00005 Decouple seat
17 31Y-51-00006 Washer
18 31Y-51-00007 Cover
19 31Y-51-09000 Floor
20 31Y-51-10000 Bracket, L H
21 195-54-23991 pedal
22 31Y-51-11000 Cover, L. H
23 31Y-51-12000 Bracket
24 31Y-51-00009 Cover
25 31Y-51-13000 Bracket, L. H
26 31Y-51-14000 Bracket, R. II
27 31Y-51-15000 Bracket
28 31Y-51-00011 Washer
29 31Y-51-00012 Cover
30 01010-51225 Болт
31 01643-31232 Шайба
32 01010-51295 bolt
33 01011-82760 Bolt
34 01643-32780 Шайба
35 31Y-51-17000 Seat
36 01010-51230 Болт
37 01010-51235 Болт
38 01010-51650 Болт
39 01643-31645 Шайба
40 01010-51840 Болт
41 01643-31845 Шайба
42 01011-82790 Bolt
43 01010-51250 Болт
44 01010-51645 Болт
45 01010-52450 bolt
46 01643-32460 Уплотнительная шайба
47 01010-51016 Болт
48 01643-31032 Шайба
49 01011-53010 Bolt
50 01580-02722 Nut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
