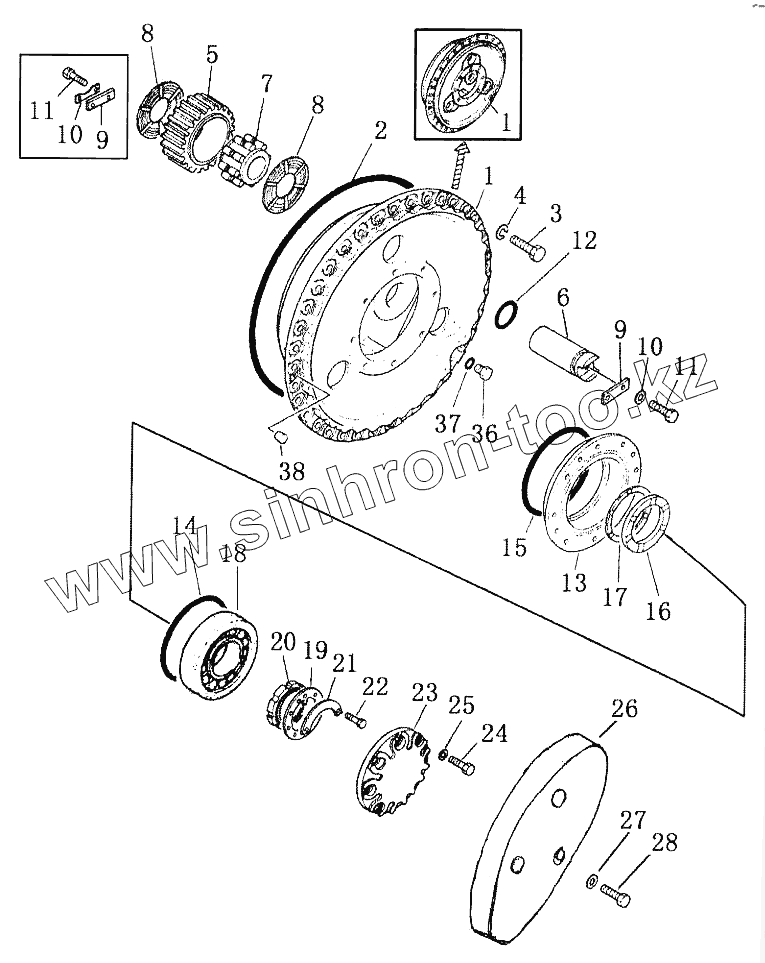

Каталог запасных частей к технике: Shantui SD42-3. FINAL DRIVE ASSY (3/3)

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

8

8

9

9

10

10

11

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	31Y-18-00011		Bracket
2	31Y-18-00012		O-ring
3	01010-52470		Bolt
4	01643-32460		Уплотнительная шайба
5	31Y-18-00015		Gear
6	31Y-18-00010		Shaft
7	31Y-18-01000		Bearing
8	31Y-18-00013		Washer, thrust
9	31Y-18-00009		Mat
10	01643-32460		Уплотнительная шайба
11	01010-82460		Bolt
12	07000-05075		O-ring
13	31Y-18-00008		Housing, bearing
14	07000-05280		Кольцо круглого сечения
15	07000-05305		O-ring
16	31Y-18-00003		Ring, shaft
17	31Y-18-00002		Ring, shaft
18	GB288-94		Bearing
19	31Y-18-00005		Plate, lock
20	31Y-18-00004		Nut
21	31Y-18-00006		Plate, lock
22	01010-51225		Болт
23	31Y-18-00007		Cover, extremitas
24	01010-51660		bolt
25	01643-31645		Шайба
26	31Y-18-06000		Cover
27	01011-82425		Bolt
28	01643-32460		Уплотнительная шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
