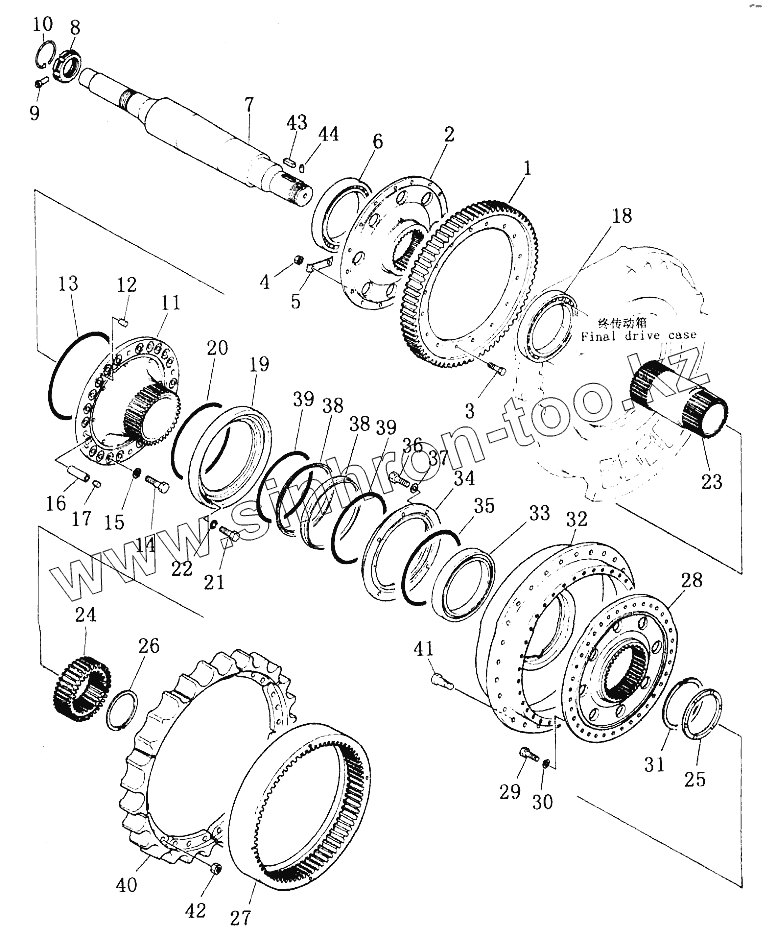

Каталог запасных частей к технике: Shantui SD42-3. FINAL DRIVE ASSY (2/3)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

38

39

39

40

41

42

Позиция на иллюстрации	Заводской номер детали		Название детали
1	31Y-18-00031		Ring gear
2	31Y-18-00029		Hub, inner
3	01084-01860		Bolt
4	01582-11815		Гайка
5	31Y-18-00030		Shim, lock
6	31Y-18-03000		Bearing
7	31Y-18-00027		Shaft
8	31Y-18-00026		Nut
9	170-27-12491		Pin
10	31Y-18-00028		Ring
11	31Y-18-00035		Gear, sprocket
12	07049-11816		Plug, dust
13	07000-05480		O-ring
14	01010-32475		Bolt
15	01643-32460		Уплотнительная шайба
16	31Y-18-00034		Pin
17	07049-11616		Seal, dust
18	31Y-18-04000		Bearing
19	31Y-18-00036		Ring,
20	07000-05400		O-ring
21	01252-31235		Screw
22	01602-21236		Рессорная шайба
23	31Y-18-00041		Shaft
24	31Y-18-00001		Gear
25	31Y-18-00040		Ring, shaft
26	04070-00210		Stopper ring
27	31Y-18-00016		Gear ring, inner
28	31Y-18-00038		Flange
29	01010-82460		Bolt
30	01643-32460		Уплотнительная шайба
31	31Y-18-00039		Openings ring
32	31Y-18-00017		Hub
33	31Y-18-05000		Bearing
34	31Y-18-0003 7		Ring
35	07000-05400		O-ring
36	01252-31235		Screw
37	01602-21236		Рессорная шайба
38	170-27-12513		Рессорная шайба
39	170-27-12520		Герметичное кольцо
40	31Y-18-00014		Teeth, gear
41	09203-12490		Bolt
42	01803-02430		Nut

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
