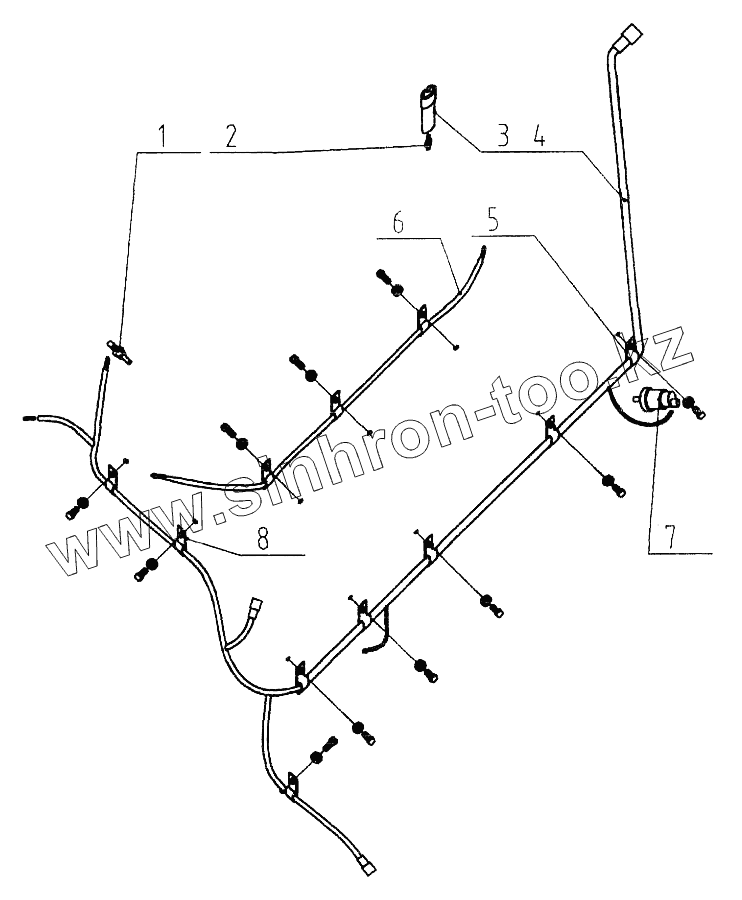

Каталог запасных частей к технике: Shantui SD42-3. ELECTRICAL SYSTEM

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано SD16 (2010) SD16 (вариант) (2014) SD16E (2010) SD16L (2010) SD22 (вариант) (2013) SD32 (вариант) (2011) Shantui SD10YE (2015) Shantui SD16 (2008) Shantui SD22 (2008) Shantui SD23 (2003) Shantui SD23 (вариант) (2013) Shantui SD32 (2005) Shantui SD42-3 (2008) Shantui SG16-3 (2014) Shantui SG18-3 (2014) SL-30W (2010) SL-50W (2013) Каток SR12-5 (2013) Каток SR14M-2 (2012) Каток SR16 (2014) Каток SR18 (2011) Каток SR18M (2010) Каток SR20M (2014) Погрузчик SF15, SF18 (2010) Погрузчик SF30 (2013) Погрузчик SF45T (2013) Погрузчик SF50/SF60/SF70 (2013) Погрузчик вил. 2-2.5t (2010)

Схема > Не выбрано ENGINE MOUNTING TRANSFER CASE FUEL CONIROL LEVER DECELERATOR PEDAL FUEL CONTROL LINKAGE FAN RADIATOR RADIATOR FAN GUARD AND NET FUEL PIPING FUEL TANK FLYWHEEL HOUSING ASSY POWER TAKE OFF P.T.O. LUBRICATING OIL PIPING AIR CLEANER AND CAP UNIVERSAL JOINT TORQUE CONVERTER HOUSING AND REGULATOR VALVE TURBINE SHAFT AND STATOR TRANSMISSION CASE ASSY TRANSMISSION GEAR AND SHAFT (1/4) TRANSMISSION GEAR AND SHAFT (2/4) TRANSMISSION GEAR AND SHAFT (3/4) TRANSMISSION GEAR AND SHAFT (4/4) GEAR SHIFT AND STEERING CONTROL POWER SHIFT & STEERING PIPING MAIN FRAME OIL GAUGE ASSY BEVEL GEAR AND SHAFT STEERING CLUTCH BRAKE BRAND ASSY BRAKE BOOSTER FINAL DRIVE ASSY (1/3) FINAL DRIVE ASSY (2/3) FINAL DRIVE ASSY (3/3) BRAKE LINKAGE STEERING AND BRAKE LINKAGE (1/2) STEERING AND BRAKE LINKAGE (2/2) BRAKE PEDAL PARKING BRAKE LEVER CONCENTRATED PIPING CONCENTRATE TEST PRESSURE PIPING CONCENTRATE LUBRICATING AND AUTO TENSIONER CONCENTRATE LUBRICATING AND AUTO TENSIONER CONCENTRATE LUBRICATING AND AUTO TENSIONER TRACK FRAME L.H. TRACK FRAME R.H. PIVOT SHAFT RECOLL SRRING TRACK ROLLER GUARD IDLER IDLER CARRIER ROLLER TRACK ROLLER ASSY BOGIE BOGIE TRACK SHOE RADIATOR GUARD ENGINE HOOD FLOOR AND FENDER BOTTOM GUARD ROLLOVER PROTECTIVE STRUCTURE DRAWBAR CAB OPERATOR'S SEAT HYDRAULIC TANK OIL COOLER PUMP & BLADE LIFT PIPING ASSY PILOT CONTROL PIPING ASSY RIPPER PIPING RIPPER PIPING LIFT CYLINDER (RIGHT) LIFT CYLINDER (LEFT) TILT CYLINDER (LEFT) TILT CYLINDER (RIGHT) BLADE SEMI-U DOZER SINGLE SHANK RIPPER RIPPER PIPING RIPPER PIPING LIFT CYLINDER (RIGHT) LIFT CYLINDER (LEFT) TILT CYLINDER (LEFT) TILT CYLINDER (RIGHT) PIN PULLER CYLINDER PIN PULLER PIPING PIN PULLER PIPING ELECTRICAL SYSTEM ELECTRICAL SYSTEM ELECTRICAL SYSTEM ELECTRICAL SYSTEM ELECTRICAL SYSTEM ELECTRICAL SYSTEM ELECTRICAL SYSTEM MARKS AND PLATES

1

2

3

4

5

6

7

8

Позиция на иллюстрации	Заводской номер детали		Название детали
1	D2310-00000		Датчик температуры воды
2	23Y-07E-00003		Joint
3	D2160-00800		Индикатор воздушного фильтра
4	31Y-07-07000		Wire assу
5	08035-12014		Clip
6	31Y-07-02000		Wire assу
7	D2300-00000		Индикатор давления
8	08035-11010		Clip

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
