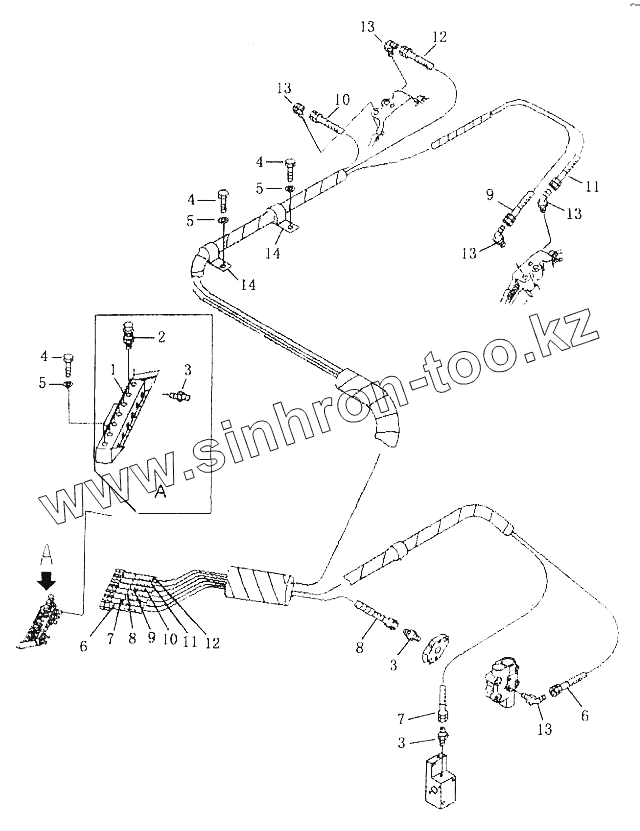

Каталог запасных частей к технике: Shantui SD42-3. CONCENTRATE TEST PRESSURE PIPING
1
2
3
3
3
4
4
4
5
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
13
13
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Y-75-00000 | 31Y-75-00000 | Concentrate test pressure piping | |
| 1 | 31Y-75-00001 | Test pressure pedestal | |
| 2 | 14Y-74-36000 | Test pressure joint | |
| 3 | 16Y-76B-00003 | Joint | |
| 4 | 01010-51250 | Болт | |
| 5 | 01643-31232 | Шайба | |
| 6 | 31Y-75-01000 | Hose | |
| 7 | 31Y-75-02000 | Hose | |
| 8 | 31Y-75-03000 | Hose | |
| 9 | 31Y-75-04000 | Hose | |
| 10 | 31Y-75-04000 | Hose | |
| 11 | 31Y-75-04000 | Hose | |
| 12 | 31Y-75-04000 | Hose | |
| 13 | 31Y-75-05000 | Hose | |
| 14 | 08035-11512 | Clip |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
