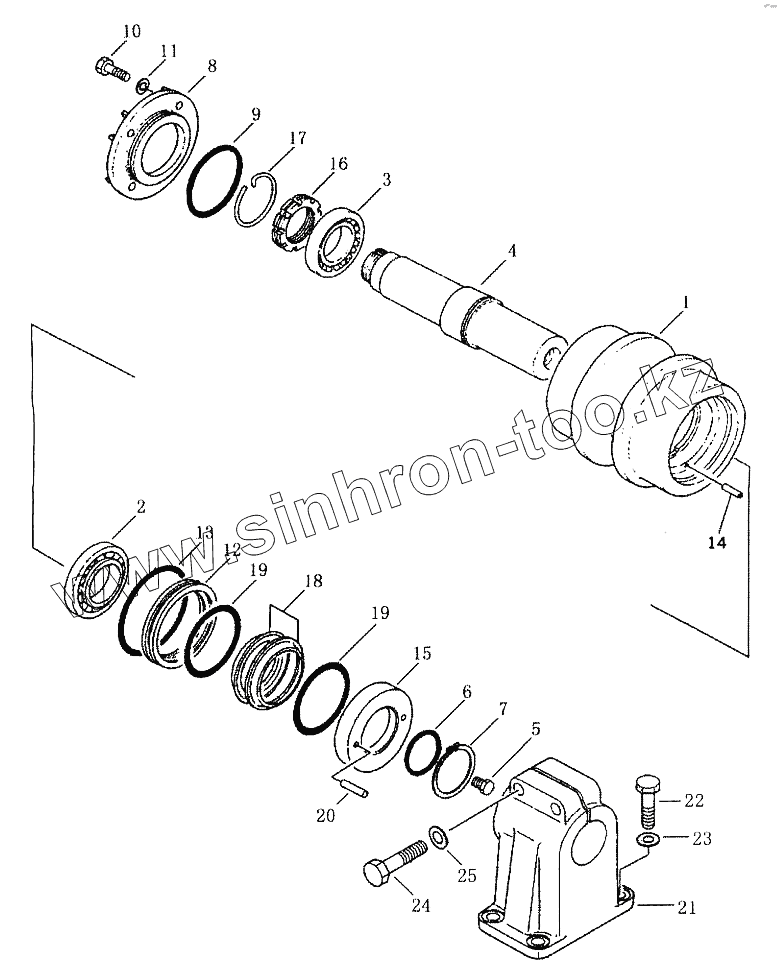

Каталог запасных частей к технике: Shantui SD42-3. CARRIER ROLLER
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Y-40-07000 | 31Y-40-07000 | Carrier roller assу | |
| 1 | 31Y-40-07100 | Roller, carrier | |
| 2 | GB297-30215 | Bearing | |
| 3 | GB297-30214 | Bearing | |
| 4 | 31Y-40-07002 | Shaft | |
| 5 | 07052-31624 | Plug | |
| 6 | 07000-15080 | O-ring | |
| 7 | 04064-09030 | Ring | |
| 8 | 31Y-40-07008 | Cover | |
| 9 | 07000-15125 | O-ring | |
| 10 | 01010-51440 | Болт | |
| 11 | 01602-21442 | Рессорная шайба | |
| 12 | 31Y-40-07005 | Seal | |
| 13 | 07000-15155 | O-ring | |
| 14 | 31Y-40-07003 | Pin, dowel | |
| 15 | 31Y-40-07004 | Seal | |
| 16 | 31Y-40-07006 | Nut | |
| 17 | 31Y-40-07007 | Steel wire | |
| 18 | 31Y-40-03002 | Cover | |
| 19 | 31Y-40-03001 | Cover | |
| 20 | 04020-00616 | Фиксирующий штифт | |
| 21 | 31Y-40-07001 | Support | |
| 22 | 01010-52270 | Bolt | |
| 23 | 01602-22268 | Рессорная шайба | |
| 24 | 01010-52285 | Bolt | |
| 25 | 01643-32260 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
