Каталог запасных частей к технике: Shantui SD42-3. CAB

Тип техники

Марка

Модель

Схема

1

4

5

6

7

7

8

9

10

11

12

13

15

16

18

19

20

22

22

22

23

24

24

25

26

27

28

31

34

35

36

37

38

39

39

40

40

41

42

43

43

44

44

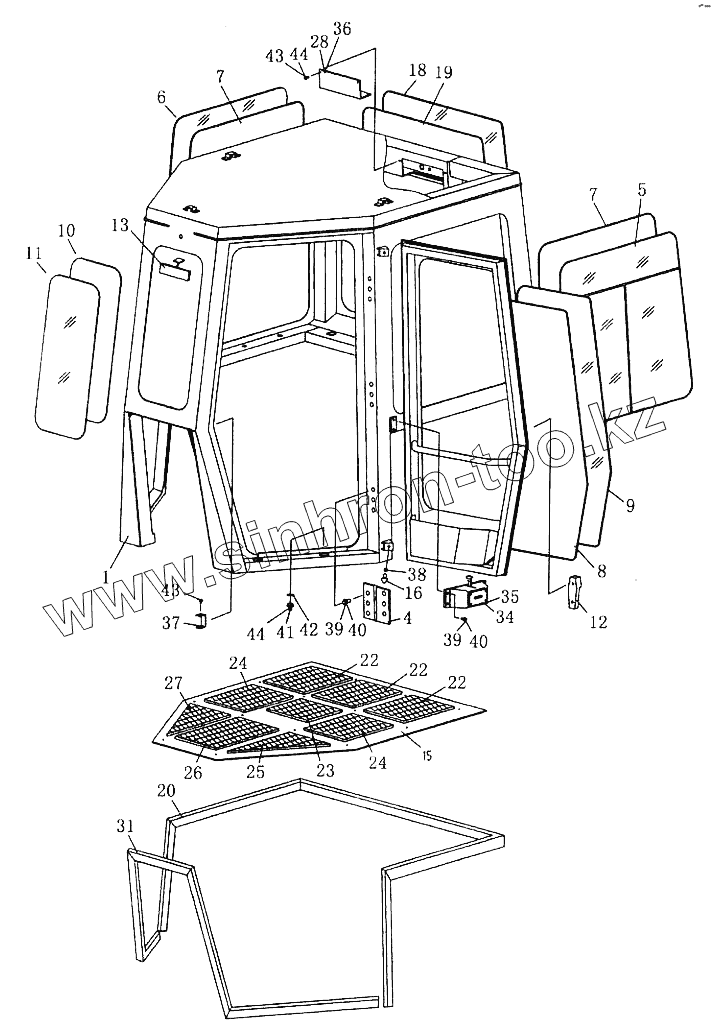

Позиция на иллюстрации	Заводской номер детали		Название детали
1	31Y-56-01000		Frame
2	31Y-56-02000		Door L. H
3	31Y-56-03000		Door R. H
4	16Y-56C-04000		Рама оконная левая в сборе
5	31Y-56-04000		Window, left side
6	31Y-56-05000		Window, right side
7	31Y-56-00001		Strip, glass
8	31Y-56-00002		Strip, glass
9	31Y-56-00003		Glass
10	31Y-56-00004		Strip
11	31Y-56-00005		Glass
12	16Y-56C-09000		Lock
13	16Y-56C-14000		Mirror
14	31Y-56-00006		Sealing strip
15	31Y-56-06000		Plate
16	16Y-56C-08000		Shim
17	31Y-56-07000		Sealing strip
18	31Y-56-00007		Glass
19	31Y-56-00008		Strip
20	31Y-56-00009		Sealing strip
21	31Y-56-00010		Thread pedestal
22	31Y-56-00011		Sponge
23	31Y-56-00012		Sponge
24	31Y-56-00013		Sponge
25	31Y-56-00014		Sponge
26	31Y-56-00015		Sponge
27	31Y-56-00016		Sponge
28	31Y-56-00017		Plate, guard
29	31Y-56-00018		Cover
30	31Y-56-00019		Plate, guard
31	31Y-56-00020		Sealing strip
32	31Y-56-08000		Strip
33	16Y-56C-10000		Plate
34	16Y-56C-11000		lock
35	16Y-56C-12000		lock
36	31Y-56-00021		Plate, guard
37	31Y-56-00022		Plate, guard
38	01580-11008		Гайка
39	01010-31030		Болт
40	01643-31032		Шайба
41	01010-51480		Болт
42	01643-31445		Уплотнительная шайба
43	01023-10612		Screw
44	01010-51440		Болт
45	01023-20610		Screw
46	01640-20610		Washer
47	01573-20206		Pedestal
48	01010-51020		Болт
