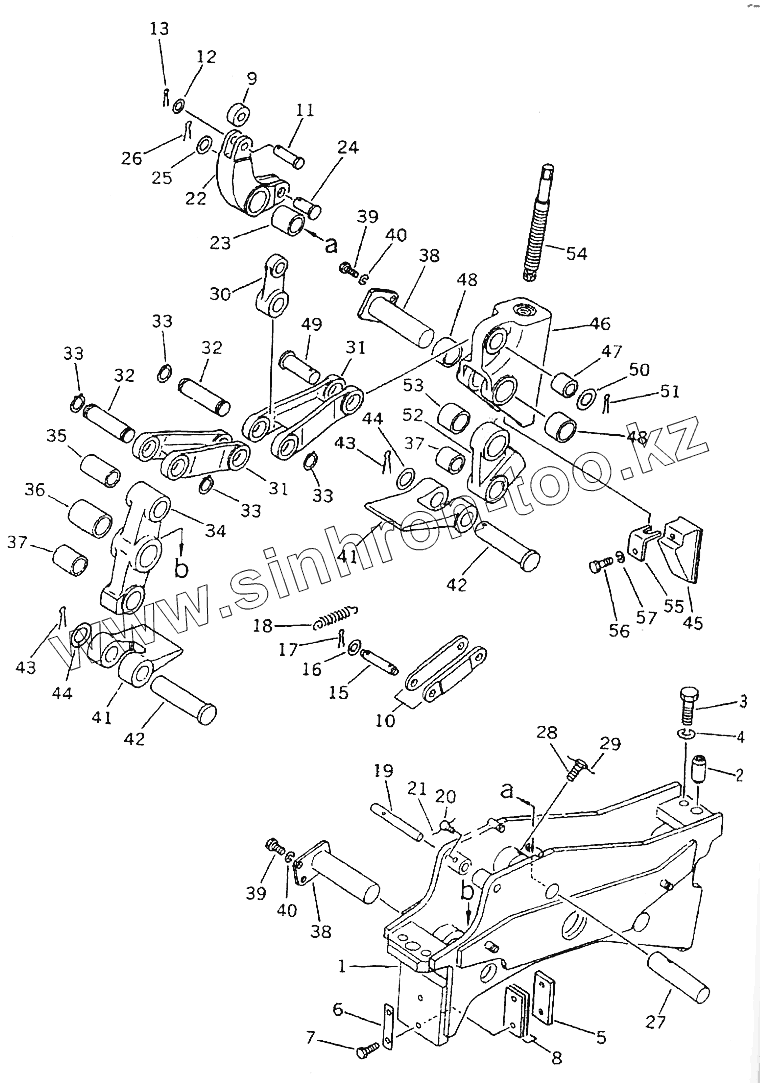

Каталог запасных частей к технике: Shantui SD42-3. BRAKE LINKAGE
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
33
33
33
34
35
36
37
37
38
38
39
39
40
40
41
41
42
42
43
43
44
44
45
46
47
48
48
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 31Y-17-03000 | Brake pedestal | |
| 2 | 31У-17-00034 | Pin | |
| 3 | 01010-51650 | Болт | |
| 4 | 01643-31645 | Шайба | |
| 5 | 31Y-17-00046 | Plate | |
| 6 | 31Y-17-00048 | Shim | |
| 7 | 01010-51030 | Болт | |
| 8 | 31Y-17-00047 | Shim | |
| 9 | 31Y-17-00029 | Roller | |
| 10 | 31Y-17-00004 | Link | |
| 11 | 31Y-17-00030 | Pin | |
| 12 | 01641-21626 | Шайба | |
| 13 | 04050-14026 | Pin | |
| 15 | 31Y-17-00032 | Pin | |
| 16 | 01641-21626 | Шайба | |
| 17 | 04050-14025 | Разводной шплинт | |
| 18 | 31Y-17-00031 | Spring | |
| 19 | 31Y-17-00033 | Shaft | |
| 20 | 01302-20812 | Screw | |
| 21 | 04059-01620 | Wire | |
| 22 | 31Y-17-00005 | Lever | |
| 23 | 31Y-17-00027 | Bushing | |
| 24 | 31Y-17-00026 | Pin | |
| 25 | 01640-22032 | Шайба | |
| 26 | 04050-15030 | Pin cotter | |
| 27 | 31Y-17-00028 | Shaft | |
| 28 | 01302-21020 | Screw | |
| 29 | 04059-01302 | Tire | |
| 30 | 31Y-17-00006 | Link | |
| 31 | 31Y-17-00020 | Link | |
| 32 | 31Y-17-00019 | Shaft | |
| 33 | 04064-02512 | Открытое кольцо | |
| 34 | 31Y-17-00017 | Lever | |
| 35 | 31Y-17-00018 | Bushing | |
| 36 | 31Y-17-00016 | Bushing | |
| 37 | 31Y-17-00015 | Bushing | |
| 38 | 31Y-17-02000 | Shaft | |
| 39 | 01010-51020 | Болт | |
| 40 | 01643-31032 | Шайба | |
| 41 | 31Y-17-00012 | End | |
| 42 | 31Y-17-00013 | Pin | |
| 43 | 04050-16350 | Pin | |
| 44 | 31Y-17-00014 | Washer | |
| 45 | 31Y-17-00037 | Wedge | |
| 46 | 31Y-17-00035 | Adjusting pedestal | |
| 47 | 31Y-17-00021 | Bushing | |
| 48 | 31Y-17-00024 | Bushing | |
| 49 | 31Y-17-00022 | Pin | |
| 50 | 31Y-17-00023 | Washer | |
| 51 | 04050-15040 | Pin | |
| 52 | 31Y17-00038 | Block | |
| 53 | 31Y-17-00025 | Bushing | |
| 54 | 31Y-17-00010 | Screw | |
| 55 | 31Y-17-00036 | Bracket | |
| 56 | 01010-51020 | Болт | |
| 57 | 01602-21030 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
