Shantui SD42-3
BRAKE BRAND ASSY
Каталог запасных частей к технике: Shantui SD42-3. BRAKE BRAND ASSY
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
Ammann
BOMAG
CARMIX
CASE IH
Changlin
ChengGong
Dimex
Doosan
DYNAPAC
Foton
HAMM
Hidromek
Hitachi
Hyundai
JCB
JLG
John Deere
Komatsu
LIEBHERR
LiuGong
Lonking (LongGong)
Luneng
MANITOU
Mitsuber
New Holland
PENGPU
RM-Terex
SANY
SDLG
SEM
Shantui
Shehwa HBXG
Soosan
TIGARBO
VOGELE
Volvo
WAY
WIRTGEN
XCMG
XGMA
Xiamen
YTO
Yuchai
Zoomlion
Автокран
АЗСМ
Алтайлесмаш
Амкодор
АОМЗ
Атек
АТЗ
Балканкар Рекорд
БелАЗ
Беловеж
Борекс
Брянский Арсенал
Булат
ВЭКС
ГАЗ
Геомаш
Гидромаш
Донекс
Дормаш
Дормашина
Дорэлектромаш
ДЭЗ
ЕлАЗ
ЗЗГТ
Ижнефтемаш
Канаш-электрокар
КЗКТ
ККЗ
Клевер
Клинцовский автокрановый завод
КМЗ
КМЗ 1 Мая
Ковровец
Коммаш
Кранэкс
КЭЗ
КЭМЗ
ЛЗА
МАЗ
МЗИК
МЗКМ
МЗКТ
Михневский РМЗ
МоАЗ
Мозырский МЗ
МТЗ
ОЗП
Онежец
ПАО "ТЗА"
ППС Детва
Промтрактор
ПТЗ
Раскат
СпецАгрегат
ТВЭКС
ТТМ
УВЗ
Угличмаш
УЗТМ
ХТЗ
ЧЗКМ
ЧСДМ
ЧТЗ
ЭКСКО
ЭКСМАШ
ЮрМаш
Модель
Не выбрано
SD16 (2010)
SD16 (вариант) (2014)
SD16E (2010)
SD16L (2010)
SD22 (вариант) (2013)
SD32 (вариант) (2011)
Shantui SD10YE (2015)
Shantui SD16 (2008)
Shantui SD22 (2008)
Shantui SD23 (2003)
Shantui SD23 (вариант) (2013)
Shantui SD32 (2005)
Shantui SD42-3 (2008)
Shantui SG16-3 (2014)
Shantui SG18-3 (2014)
SL-30W (2010)
SL-50W (2013)
Каток SR12-5 (2013)
Каток SR14M-2 (2012)
Каток SR16 (2014)
Каток SR18 (2011)
Каток SR18M (2010)
Каток SR20M (2014)
Погрузчик SF15, SF18 (2010)
Погрузчик SF30 (2013)
Погрузчик SF45T (2013)
Погрузчик SF50/SF60/SF70 (2013)
Погрузчик вил. 2-2.5t (2010)
Схема
>
Не выбрано
ENGINE MOUNTING
TRANSFER CASE
FUEL CONIROL LEVER
DECELERATOR PEDAL
FUEL CONTROL LINKAGE
FAN
RADIATOR
RADIATOR FAN GUARD AND NET
FUEL PIPING
FUEL TANK
FLYWHEEL HOUSING ASSY
POWER TAKE OFF
P.T.O. LUBRICATING OIL PIPING
AIR CLEANER AND CAP
UNIVERSAL JOINT
TORQUE CONVERTER HOUSING AND REGULATOR VALVE
TURBINE SHAFT AND STATOR
TRANSMISSION CASE ASSY
TRANSMISSION GEAR AND SHAFT (1/4)
TRANSMISSION GEAR AND SHAFT (2/4)
TRANSMISSION GEAR AND SHAFT (3/4)
TRANSMISSION GEAR AND SHAFT (4/4)
GEAR SHIFT AND STEERING CONTROL
POWER SHIFT & STEERING PIPING
MAIN FRAME
OIL GAUGE ASSY
BEVEL GEAR AND SHAFT
STEERING CLUTCH
BRAKE BRAND ASSY
BRAKE BOOSTER
FINAL DRIVE ASSY (1/3)
FINAL DRIVE ASSY (2/3)
FINAL DRIVE ASSY (3/3)
BRAKE LINKAGE
STEERING AND BRAKE LINKAGE (1/2)
STEERING AND BRAKE LINKAGE (2/2)
BRAKE PEDAL
PARKING BRAKE LEVER
CONCENTRATED PIPING
CONCENTRATE TEST PRESSURE PIPING
CONCENTRATE LUBRICATING AND AUTO TENSIONER
CONCENTRATE LUBRICATING AND AUTO TENSIONER
CONCENTRATE LUBRICATING AND AUTO TENSIONER
TRACK FRAME L.H.
TRACK FRAME R.H.
PIVOT SHAFT
RECOLL SRRING
TRACK ROLLER GUARD
IDLER
IDLER
CARRIER ROLLER
TRACK ROLLER ASSY
BOGIE
BOGIE
TRACK SHOE
RADIATOR GUARD
ENGINE HOOD
FLOOR AND FENDER
BOTTOM GUARD
ROLLOVER PROTECTIVE STRUCTURE
DRAWBAR
CAB
OPERATOR'S SEAT
HYDRAULIC TANK
OIL COOLER
PUMP & BLADE LIFT PIPING ASSY
PILOT CONTROL PIPING ASSY
RIPPER PIPING
RIPPER PIPING
LIFT CYLINDER (RIGHT)
LIFT CYLINDER (LEFT)
TILT CYLINDER (LEFT)
TILT CYLINDER (RIGHT)
BLADE SEMI-U DOZER
SINGLE SHANK RIPPER
RIPPER PIPING
RIPPER PIPING
LIFT CYLINDER (RIGHT)
LIFT CYLINDER (LEFT)
TILT CYLINDER (LEFT)
TILT CYLINDER (RIGHT)
PIN PULLER CYLINDER
PIN PULLER PIPING
PIN PULLER PIPING
ELECTRICAL SYSTEM
ELECTRICAL SYSTEM
ELECTRICAL SYSTEM
ELECTRICAL SYSTEM
ELECTRICAL SYSTEM
ELECTRICAL SYSTEM
ELECTRICAL SYSTEM
MARKS AND PLATES

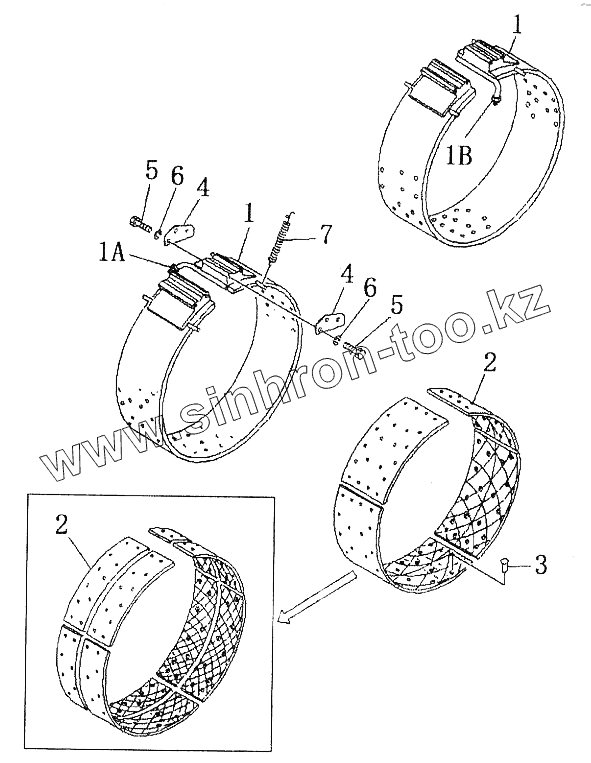

1
1
2
2
3
4
4
5
5
6
6
7
Позиция на иллюстрации
Заводской номер детали
Название детали
31Y-17-04000
31Y-17-04000
Brake brand assу
1
31Y-17-04100
Brake brand
2
31Y-17-04001
Lining
3
04412-00519
Rivet
4
31Y-17-00039
Plate
5
01010-50820
Болт
6
01643-30823
Шайба
7
31Y-17-06000
Spring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
