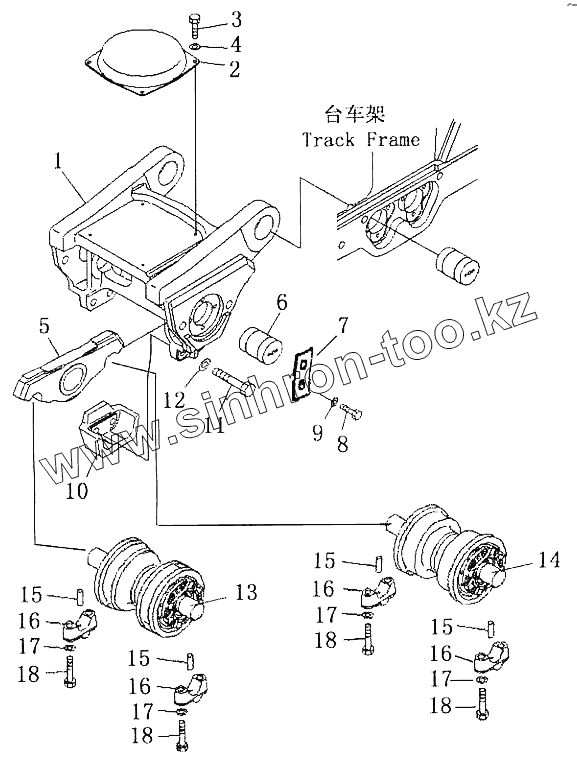

Каталог запасных частей к технике: Shantui SD42-3. BOGIE
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
15
16
16
16
16
17
17
17
17
18
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 31Y-40-06000 | Bogie | |
| 2 | 31Y-40-13000 | Pad | |
| 3 | 01010-51230 | Болт | |
| 4 | 01642-21262 | Washer | |
| 5 | 31Y-40-00027 | Bogie | |
| 6 | 31Y-40-20000 | Pin assy | |
| 7 | 31Y-40-00029 | Cover | |
| 8 | 01010-52755 | Bolt | |
| 9 | 01643-32780 | Шайба | |
| 10 | 31Y-40-00028 | Guide | |
| 11 | 01010-52290 | Bolt | |
| 12 | 01643-32260 | Шайба | |
| 13 | 31Y-40-22000 | Roller, double side | |
| 14 | 31Y-40-21000 | Roller, single side | |
| 15 | 04020-01016 | Pin, dowel | |
| 16 | 31Y-40-00030 | Cover | |
| 17 | 01643-32460 | Уплотнительная шайба | |
| 18 | 01011-62410 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
