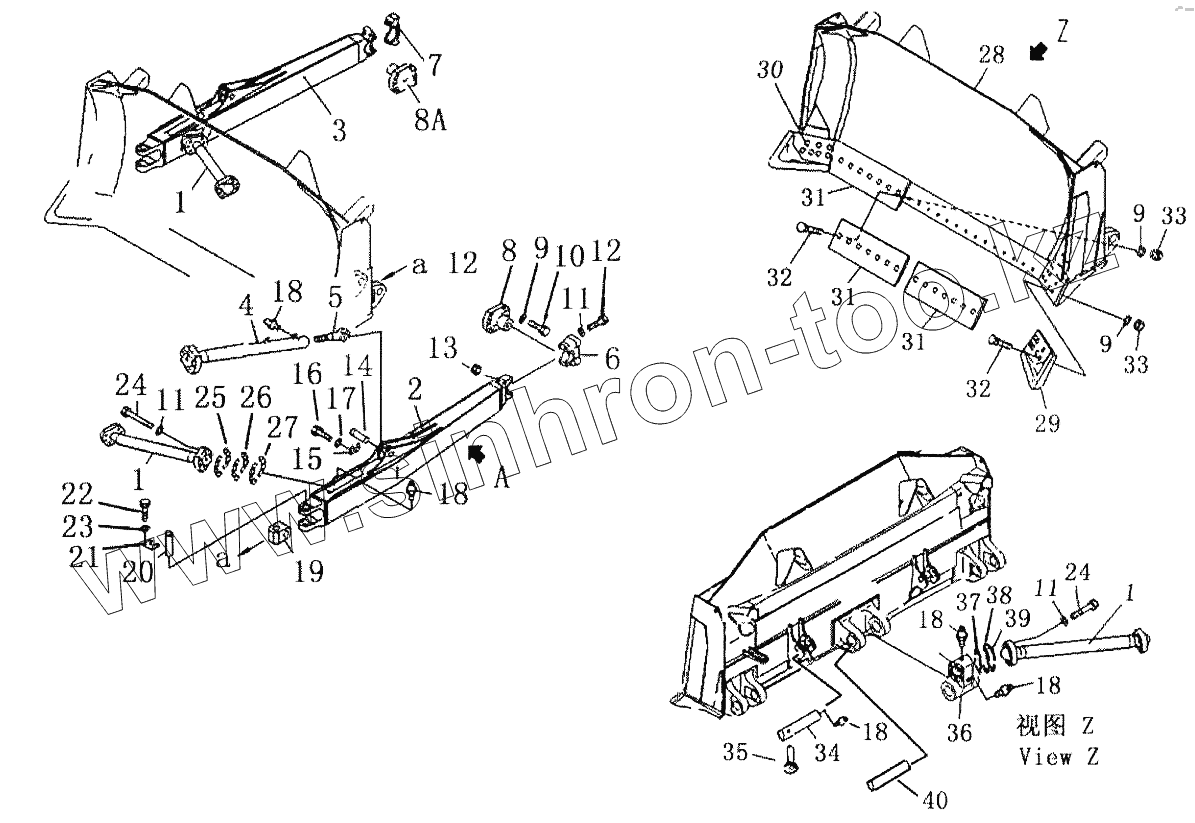

Каталог запасных частей к технике: Shantui SD42-3. BLADE SEMI-U DOZER
1
1
1
2
3
4
5
6
7
8
8А
9
9
9
10
11
11
11
12
12
13
14
15
16
17
18
18
18
18
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
31
31
32
32
33
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 31Y-82A-02000 | Tilted brace | |
| 2 | 31У-82-03000 | Frame, L. H | |
| 3 | 31Y-82-04000 | Frame, R. H | |
| 4 | 31У-82-05000 | Tilted brace | |
| 5 | 31Y-82-00020 | Screw | |
| 6 | 31Y-82-00004 | Cover, L. H | |
| 7 | 31Y-82-00021 | Cover, R.H | |
| 8 | 31Y-82A-00004 | Trunnion, L. H | |
| 8А | 31Y-82A-00005 | Trunnion, R. H | |
| 9 | 01643-32460 | Уплотнительная шайба | |
| 10 | 01010-32455 | Bolt | |
| 11 | 01643-32780 | Шайба | |
| 12 | 31Y-82-00017 | Bolt | |
| 13 | 31Y-82-00018 | Nut | |
| 14 | 31Y-82-00006 | Pin | |
| 15 | 31Y-82-00005 | Shim | |
| 16 | 01010-31440 | Болт | |
| 17 | 01643-31445 | Уплотнительная шайба | |
| 18 | 07020-01021 | Масленка | |
| 19 | 31Y-82-00013 | Joint | |
| 20 | 31Y-82-00011 | Pin | |
| 21 | 31Y-82-00012 | Shim | |
| 22 | 01010-31645 | Болт | |
| 23 | 01643-51645 | Шайба | |
| 24 | 31Y-82-00007 | Bolt | |
| 25 | 31Y-82-00008 | Shim | |
| 26 | 31Y-82-00009 | Shim | |
| 27 | 31Y-82-00010 | Shim | |
| 28 | 31Y-82A-01000 | Blade assу | |
| 29 | 31Y-82-00001 | Bit, end L. H | |
| 30 | 31Y-82-00002 | Bit, end R. H | |
| 31 | 31Y-82-00003 | Cutting edge | |
| 32 | 31Y-82-00019 | Bolt | |
| 33 | 02290-11625 | Nut | |
| 34 | 31Y-82-00014 | Shaft | |
| 35 | 31Y-82-00015 | Pin | |
| 36 | 31Y-82-00022 | Bracket | |
| 37 | 31Y-82A-00001 | Shim | |
| 38 | 31Y-82A-00002 | Shim | |
| 39 | 31Y-82A-00003 | Shim | |
| 40 | 31Y-82A-00006 | Pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
