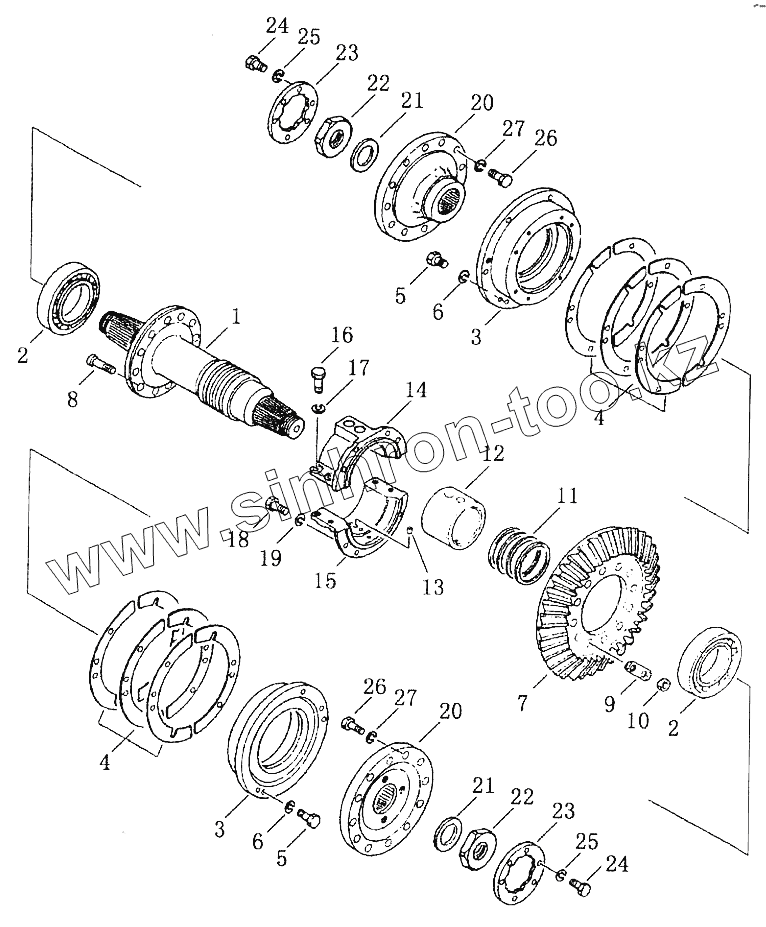

Каталог запасных частей к технике: Shantui SD42-3. BEVEL GEAR AND SHAFT
1
2
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Y-16-00010 | 31Y-16-00010 | Shim, lock | |
| 31Y-16-00000 | 31Y-16-00000 | Middle drive and steering clutch | |
| 31Y-16-00011 | 31Y-16-00011 | Shim,lock | |
| 31Y-16-00009 | 31Y-16-00009 | Shim, lock | |
| 31Y-16-00008 | 31Y-16-00008 | Shim, lock | |
| 31Y-16-00007 | 31Y-16-00007 | Shim, lock | |
| 1 | 31Y-16-00012 | Shaft | |
| 2 | GB297-7520E | Bearing | |
| 3 | 31Y-16-00005 | Housing, bearing | |
| 4 | 31Y-16-00006 | Shim, lock | |
| 5 | 01010-51445 | Болт | |
| 6 | 01643-31445 | Уплотнительная шайба | |
| 7 | 31Y-16-00013 | Bevel gear | |
| 8 | 01084-01860 | Bolt | |
| 9 | 31Y-16-00014 | Shim, lock | |
| 10 | 01582-11815 | Гайка | |
| 11 | 31Y-16-00017 | Ring, seal | |
| 12 | 31Y-16-00016 | Bushing | |
| 13 | 31Y-16-00018 | Pin | |
| 14 | 31Y-16-00015 | Flange | |
| 15 | 31Y-16-00019 | Flange | |
| 16 | 01010-51030 | Болт | |
| 17 | 01602-21030 | Шайба | |
| 18 | 01010-51030 | Болт | |
| 19 | 01602-21030 | Шайба | |
| 20 | 31Y-16-00004 | Hub, gear | |
| 21 | 31Y-16-00002 | Shim | |
| 22 | 31Y-16-00001 | Nut | |
| 23 | 31Y-16-00003 | Shim | |
| 24 | 01010-51225 | Болт | |
| 25 | 01643-31232 | Шайба | |
| 26 | 01010-51855 | Bolt | |
| 27 | 01643-31845 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
