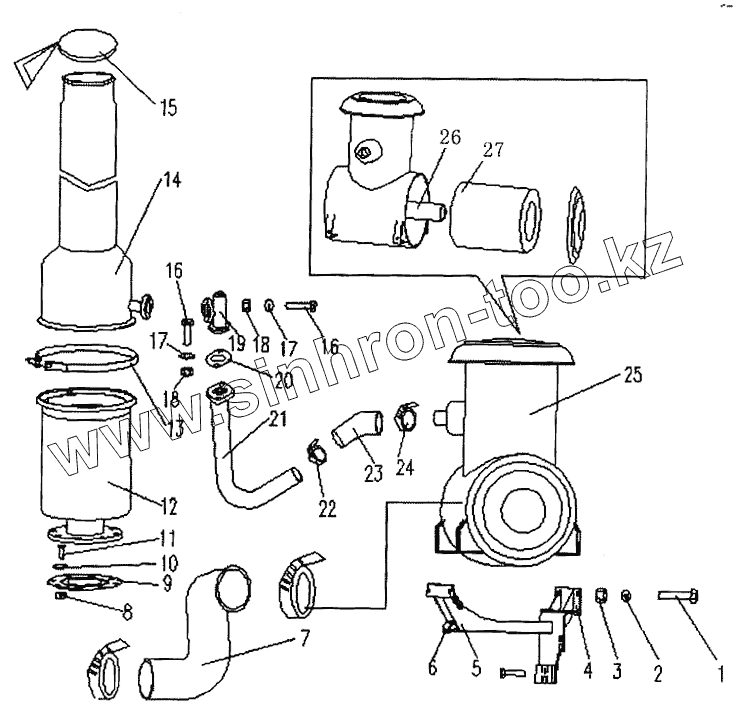

Каталог запасных частей к технике: Shantui SD42-3. AIR CLEANER AND CAP
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 01010-51030 | Болт | |
| 2 | 01643-31032 | Шайба | |
| 3 | 01580-11008 | Гайка | |
| 4 | 31Y-01-05300 | Bracket | |
| 5 | 31Y-01-05100 | Bracket | |
| 6 | 31Y-01-05200 | Plate | |
| 7 | 31Y-01-00002 | Tube | |
| 8 | 01580-12016 | Nut | |
| 9 | 31Y-01-00001 | Washer | |
| 10 | 01643-32060 | Шайба | |
| 11 | 01010-52065 | Болт | |
| 12 | 31Y-01-01000 | Muffler | |
| 13 | 31Y-01-06000 | V-connector | |
| 14 | 31Y-01-07000 | Muffler, pipe | |
| 15 | 6710-13-5780 | Cap, rain | |
| 16 | 01010-51035 | Болт | |
| 17 | 01602-01030 | Шайба | |
| 18 | 01580-01008 | Гайка | |
| 19 | 6128-11-5302 | Стопорный возвратный клапан | |
| 20 | 6128-11-5610 | Герметичная прокладка | |
| 21 | 31Y-01-03000 | Exhaust pipe | |
| 22 | 07281-00489 | Хомут | |
| 23 | 31Y-01-00003 | Hose | |
| 24 | 07281-00609 | Зажим | |
| 25 | 31Y-01-04000 | Air cleaner assу | |
| 26 | P114931 | Safety filter | |
| 27 | P182039 | Outer filter |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
