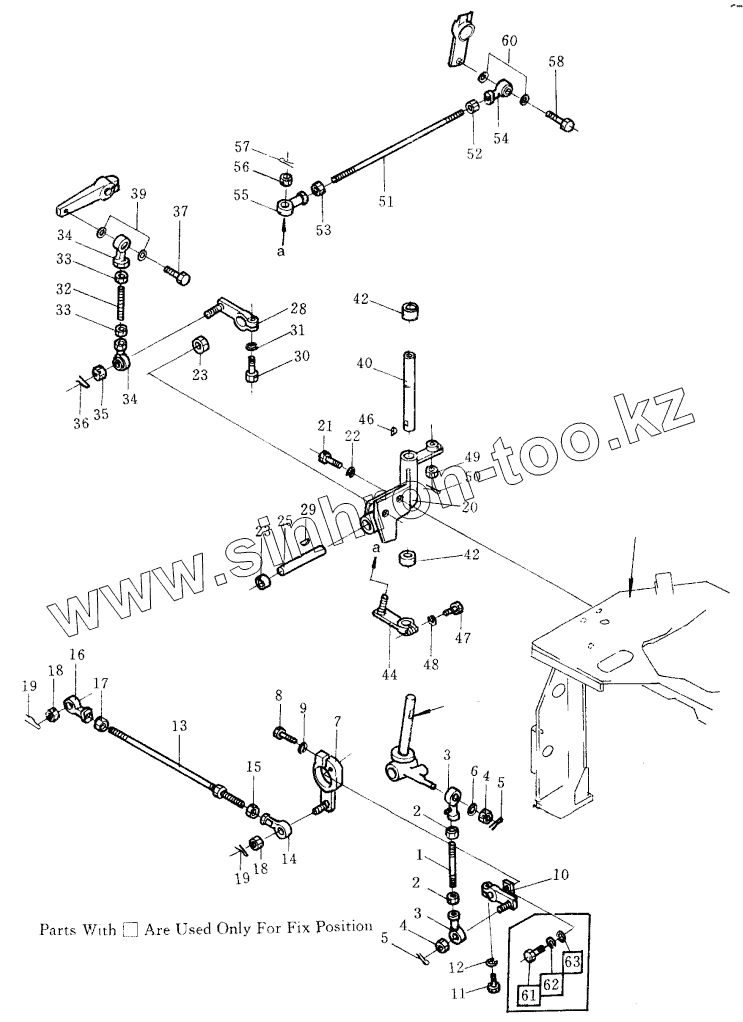

Каталог запасных частей к технике: Shantui SD32. WORK EQUIPMENT TILT AND RIPPER CONTROL LINKAGE
1
2
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
23
25
28
29
30
31
32
33
33
34
34
35
36
37
39
40
42
42
44
46
47
48
49
50
51
52
53
54
55
56
57
58
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 04245-41213 | Шток | |
| 2 | 01582-11210 | Гайка | |
| 3 | 04050-41265 | end, rod | |
| 4 | 01593-11210 | Гайка | |
| 5 | 04050-13020 | Разводной шплинт | |
| 6 | 04254-01232 | Прокладка | |
| 7 | 175-61-13691 | lever | |
| 8 | 01010-50840 | Болт | |
| 9 | 01602-20825 | Шайба | |
| 10 | 175-61-13681 | lever | |
| 11 | 01010-50830 | Болт | |
| 12 | 01602-20825 | Шайба | |
| 13 | 04248-31230 | rod | |
| 14 | 04250-41265 | end, rod | |
| 15 | 01582-11210 | Гайка | |
| 16 | 04250-61265 | end, rod | |
| 17 | 01508-21207 | Гайка | |
| 18 | 01593-11210 | Гайка | |
| 19 | 04050-13020 | Разводной шплинт | |
| 20 | 175-61-21280 | bracket | |
| 21 | 01010-51235 | Болт | |
| 22 | 01602-21236 | Рессорная шайба | |
| 23 | 195-61-34130 | Подшипник | |
| 25 | 195-61-21240 | shaft | |
| 28 | 195-61-21290 | lever | |
| 29 | 04010-00519 | Стопор | |
| 30 | 01010-50830 | Болт | |
| 31 | 01602-20825 | Шайба | |
| 32 | 175-61-13870 | rod | |
| 33 | 01582-11210 | Гайка | |
| 34 | 04250-41265 | end, rod | |
| 35 | 01593-01210 | nut | |
| 36 | 04050-13020 | Разводной шплинт | |
| 37 | 01090-51240 | bolt | |
| 39 | 04254-01232 | Прокладка | |
| 40 | 195-78-42291 | shaft | |
| 42 | 06120-02016 | Игольчатый подшипник | |
| 42A | 06122-02004 | Защитное кольцо подшипника | |
| 44 | 195-78-42310 | lever | |
| 46 | 04010-00519 | Стопор | |
| 47 | 01010-50830 | Болт | |
| 48 | 01602-20825 | Шайба | |
| 49 | 01593-11210 | Гайка | |
| 50 | 04050-13020 | Разводной шплинт | |
| 51 | 04248-31237 | rod | |
| 52 | 01582-11210 | Гайка | |
| 53 | 01508-21207 | Гайка | |
| 54 | 04250-41265 | end, rod | |
| 55 | 04250-61265 | end, rod | |
| 56 | 01593-11210 | Гайка | |
| 57 | 04050-13020 | Разводной шплинт | |
| 58 | 01090-51240 | bolt | |
| 60 | 04254-01232 | Прокладка | |
| 61 | 01010-50825 | Болт | |
| 62 | 01602-20825 | Шайба | |
| 63 | 01643-30823 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
