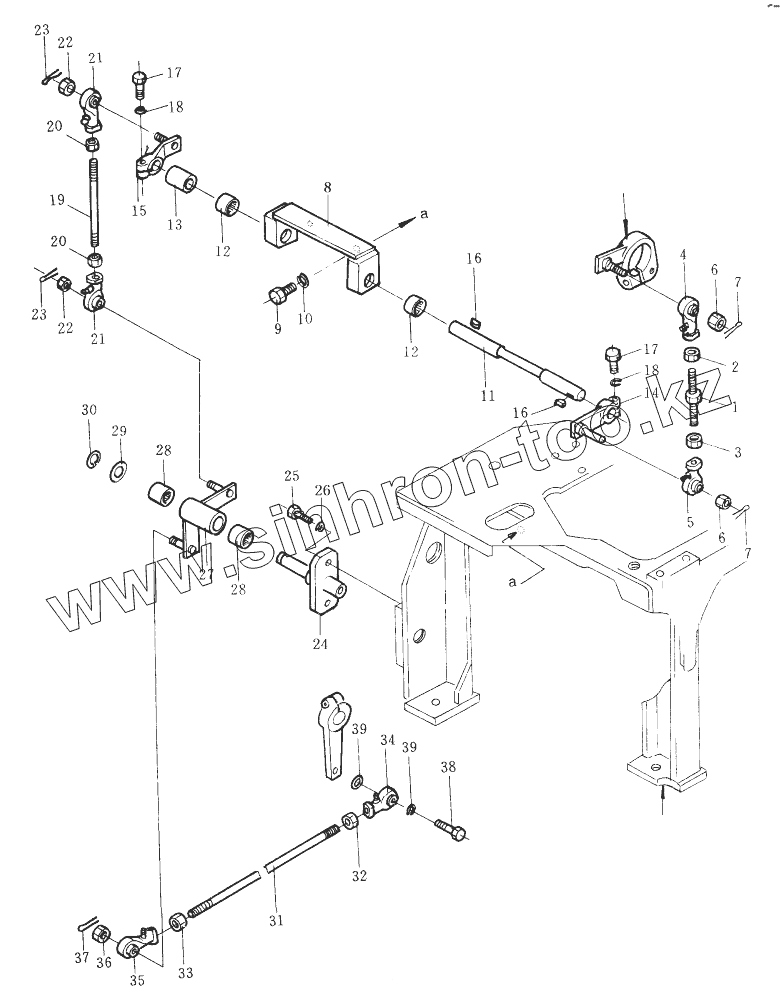

Каталог запасных частей к технике: Shantui SD32. WORK EQUIPMENT CONTROL LINKAGE
1
2
3
4
5
6
6
7
7
8
9
10
11
12
12
13
14
15
16
16
17
17
18
18
19
20
20
21
21
22
22
23
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 04248-31211 | rod | |
| 2 | 01582-11210 | Гайка | |
| 3 | 01508-21207 | Гайка | |
| 4 | 04250-41265 | end, rod | |
| 5 | 04250-61265 | end, rod | |
| 6 | 01593-11210 | Гайка | |
| 7 | 04050-13020 | Разводной шплинт | |
| 8 | 195-61-21281 | bracket | |
| 9 | 01010-51230 | Болт | |
| 10 | 01602-21236 | Рессорная шайба | |
| 11 | 175-61-13662 | shaft | |
| 12 | 06120-02016 | Игольчатый подшипник | |
| 12A | 01622-02004 | seal, oil | |
| 13 | 195-61-21321 | collar | |
| 14 | 195-61-21290 | lever | |
| 15 | 175-61-21290 | lever | |
| 16 | 04010-10519 | Шпонка | |
| 17 | 01010-50830 | Болт | |
| 18 | 01602-20825 | Шайба | |
| 19 | 04245-41217 | rod | |
| 20 | 01582-11210 | Гайка | |
| 21 | 04250-41265 | end, rod | |
| 22 | 01593-11210 | Гайка | |
| 23 | 04050-13020 | Разводной шплинт | |
| 24 | 195-61-21312 | spacer | |
| 25 | 01010-51230 | Болт | |
| 26 | 01602-21236 | Рессорная шайба | |
| 27 | 175-61-21310 | lever | |
| 28 | 06120-02016 | Игольчатый подшипник | |
| 28A | 06122-02004 | Защитное кольцо подшипника | |
| 29 | 01640-22032 | Шайба | |
| 30 | 04064-02012 | Упорное кольцо | |
| 31 | 04248-31257 | rod | |
| 32 | 01582-11210 | Гайка | |
| 33 | 01508-21207 | Гайка | |
| 34 | 04250-41265 | end, rod | |
| 35 | 04250-61265 | end, rod | |
| 36 | 01593-11210 | Гайка | |
| 37 | 04050-13020 | Разводной шплинт | |
| 38 | 01090-51240 | bolt | |
| 39 | 04254-01232 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
