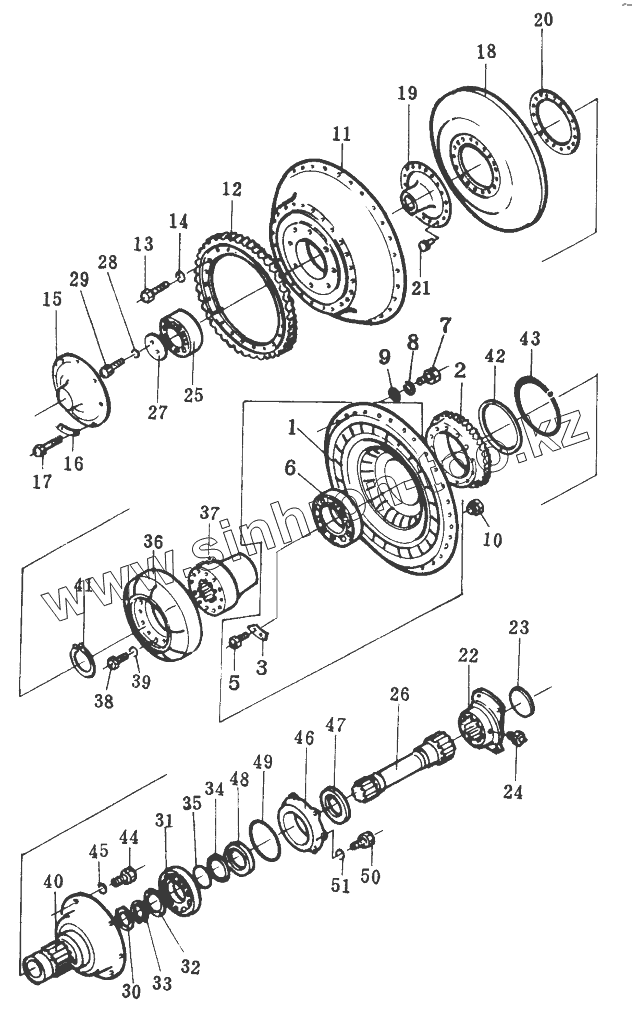

Каталог запасных частей к технике: Shantui SD32. TURBINE SHAFT AND STATOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
Позиция на иллюстрации Заводской номер детали Название детали
175-13-21007 175-13-21007 Torque converter assy
175-13-21641 175-13-21641 coupling assy
175-13-21513 175-13-21513 turbine assy
1 175-13-21124 pump
2 175-13-21141 gear
3 01643-31032 Шайба
5 01010-51035 Болт
6 175-13-21160 bearing
7 01010-61035 bolt
8 01602-21030 Шайба
9 01643-31032 Шайба
10 07040-11007 Заглушка
11 175-13-21213 case
12 175-13-21220 Шестерня
13 01010-61230 Bolt
14 01643-21232 Washer
15 175-13-21253 pilot
16 195-13-11261 Замковая пластина
17 01010-51230 Болт
18 175-13-21552 turbine
19 175-13-21532 boss
20 175-13-21540 plate
21 195-13-11550 rivet
22 175-13-21662 coupling
23 175-13-11671 cover
24 07020-00613 Пресс-масленка
25 175-13-21240 bearing
26 175-13-21654 shaft
27 175-13-21692 ring, snap
28 175-13-21712 gasket, lock
29 175-13-11810 bolt, reamer
30 178-13-11720 ring, seal
31 06040-06313 bearing
32 175-13-21770 washer
33 04064-06525 Кольцо стопорное
34 175-13-21750 seat
35 07000-35055 O-ring
36 175-13-22313 stator
37 175-13-22122 race
38 01010-51030 Болт
39 01643-31032 Шайба
40 175-13-22524 shaft
41 04064-08530 Открытое кольцо
42 195-13-12711 ring, seal
43 07000-65190 Кольцо
44 01010-51235 Болт
45 01602-21236 Рессорная шайба
46 175-13-22721 cover
47 175-13-22730 seal
48 07011-10080 Уплотнение плавающее
49 07000-65135 O-ring
50 01010-51230 Болт
51 01010-21236 washer, spring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
