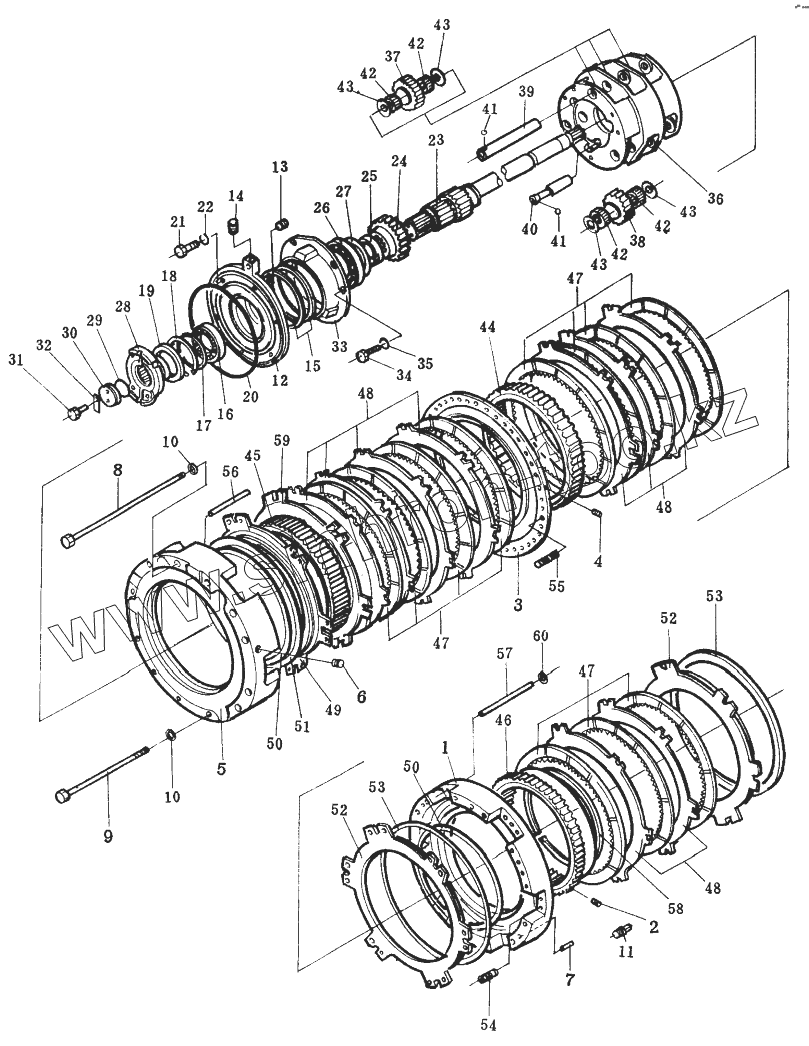

Каталог запасных частей к технике: Shantui SD32. TRANSMISSION GEAR AND SHAFT
175-15-00226
175-15-00216
1
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
42
42
42
43
43
43
43
44
45
46
47
48
48
48
49
50
50
51
52
52
53
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 175-15-00226 | 175-15-00226 | Transmission assy | |
| 175-15-00216 | 175-15-00216 | Transmission assy | |
| 1 | 175-15-41160 | housing | |
| 1 | 175-15-00260 | housing assy | |
| 2 | 145-14-11320 | Заглушка | |
| 3 | 175-15-41172 | plate | |
| 4 | 145-14-11320 | Заглушка | |
| 5 | 175-15-41189 | housing | |
| 6 | 145-14-11320 | Заглушка | |
| 7 | 04020-01228 | Фиксирующий штифт | |
| 8 | 175-15-41192 | bolt | |
| 9 | 175-15-41292 | bolt | |
| 10 | 145-14-11570 | Шайба | |
| 11 | 09231-01430 | Втулка | |
| 12 | 175-15-41211 | cage | |
| 13 | 195-15-11230 | Заглушка | |
| 14 | 07042-00211 | Заглушка | |
| 15 | 07018-11805 | Герметичное кольцо | |
| 16 | 06000-06016 | Подшипник | |
| 17 | 195-15-11240 | Прокладка | |
| 18 | 170-14-22140 | ring, snap | |
| 19 | 07012-10100 | Герметик | |
| 20 | 07000-05290 | Кольцо | |
| 21 | 01010-51235 | Болт | |
| 22 | 01602-01236 | Рессорная шайба | |
| 23 | 175-15-42112 | shaft | |
| 24 | 175-15-42122 | gear, sun, follower | |
| 25 | 195-15-12141 | Прокладка | |
| 26 | 06000-06924 | Подшипник | |
| 27 | 130-09-16780 | Стопорное кольцо | |
| 28 | 175-15-42151 | №Ш coupling, universal | |
| 29 | 07000-05055 | O-ring | |
| 30 | 175-15-12160 | Держатель | |
| 31 | 01010-31230 | Болт | |
| 32 | 04081-05512 | Замковая пластина | |
| 33 | 175-15-42311 | cage, bearing | |
| 34 | 01010-31230 | Болт | |
| 35 | 01602-01236 | Рессорная шайба | |
| 36 | 175-15-42322 | carrier, planetary | |
| 37 | 175-15-42451 | gear | |
| 38 | 175-15-42471 | gear | |
| 39 | 175-15-42512 | shaft | |
| 40 | 175-15-42532 | shaft | |
| 41 | 04260-00635 | Стальной шарик | |
| 42 | 09232-05125 | bearing | |
| 43 | 09233-05125 | Стопорная шайба | |
| 44 | 175-15-42610 | gear, ring | |
| 45 | 175-15-42620 | gear, ring | |
| 46 | 175-15-42632 | gear, ring, 3rd | |
| 47 | 175-15-12715 | disk, clutch | |
| 48 | 175-15-42721 | Прокладочная пластина | |
| 49 | 175-15-42860 | piston | |
| 50 | 175-15-12750 | ring, seal | |
| 51 | 175-15-12820 | ring, seal | |
| 52 | 175-15-42870 | piston | |
| 53 | 195-15-12740 | ring, seal | |
| 54 | 175-15-42780 | Рессора | |
| 55 | 145-14-12810 | spring | |
| 56 | 145-14-12760 | pin | |
| 57 | 175-15-12780 | pin | |
| 58 | 175-15-42670 | Стопорное кольцо | |
| 59 | 175-15-42920 | plate | |
| 60 | 175-15-42880 | Рессора (в форме шайбы) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
