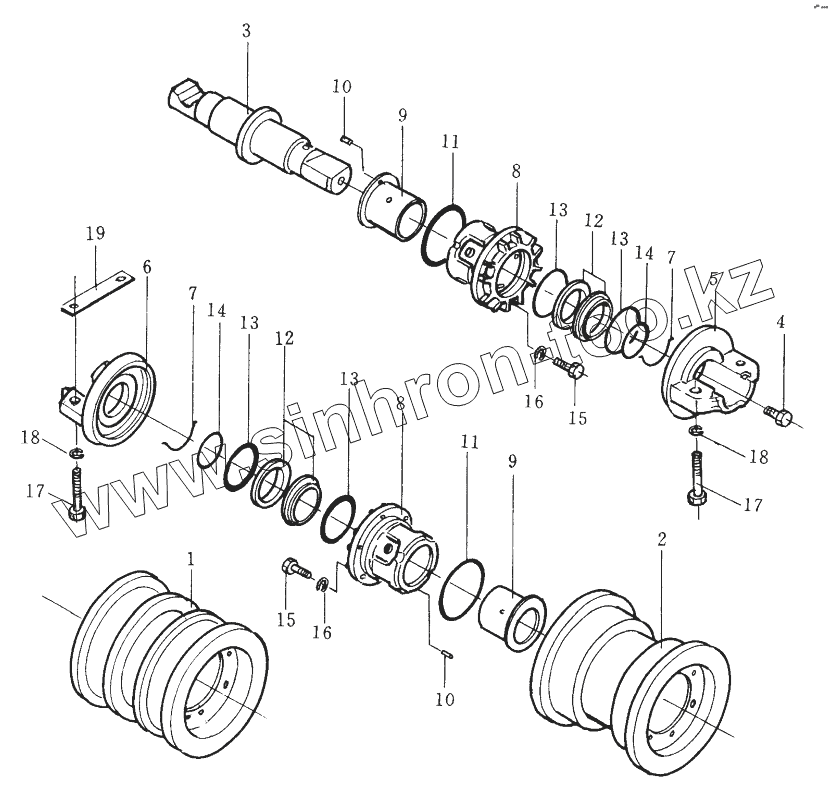

Каталог запасных частей к технике: Shantui SD32. TRACK ROLLER
1
2
3
4
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
13
13
14
14
15
15
16
16
17
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 175-30-00496 | 175-30-00496 | double flange track roller assy | |
| 175-30-36108 | 175-30-36108 | bushing assy | |
| 175-30-00486 | 175-30-00486 | single flange track roller assy | |
| 175-30-00701 | 175-30-00701 | floating seal assy | |
| 1 | 178-30-16123 | double flange track roller | |
| 2 | 178-30-16113 | single flange track roller | |
| 3 | 175-30-36130 | shaft, track roller | |
| 4 | 07052-21624 | Заглушка | |
| 5 | 175-30-36210 | collar | |
| 6 | 175-30-36220 | collar | |
| 7 | 175-30-26230 | ring, stopped | |
| 8 | 175-30-36168 | bushing | |
| 9 | 175-30-36172 | bushing | |
| 10 | 170-30-91130 | Фиксирующий штифт | |
| 11 | 07000-02130 | Кольцо круглого сечения | |
| 12 | 175-30-36273 | seal, oil | |
| 13 | 175-30-16215 | O-ring | |
| 14 | 07000-03068 | O-ring | |
| 15 | 01010-51235 | Болт | |
| 16 | 01602-21236 | Рессорная шайба | |
| 17 | 01011-62415 | bolt | |
| 18 | 01602-22472 | Шайба | |
| 19 | 175-30-26241 | plate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
