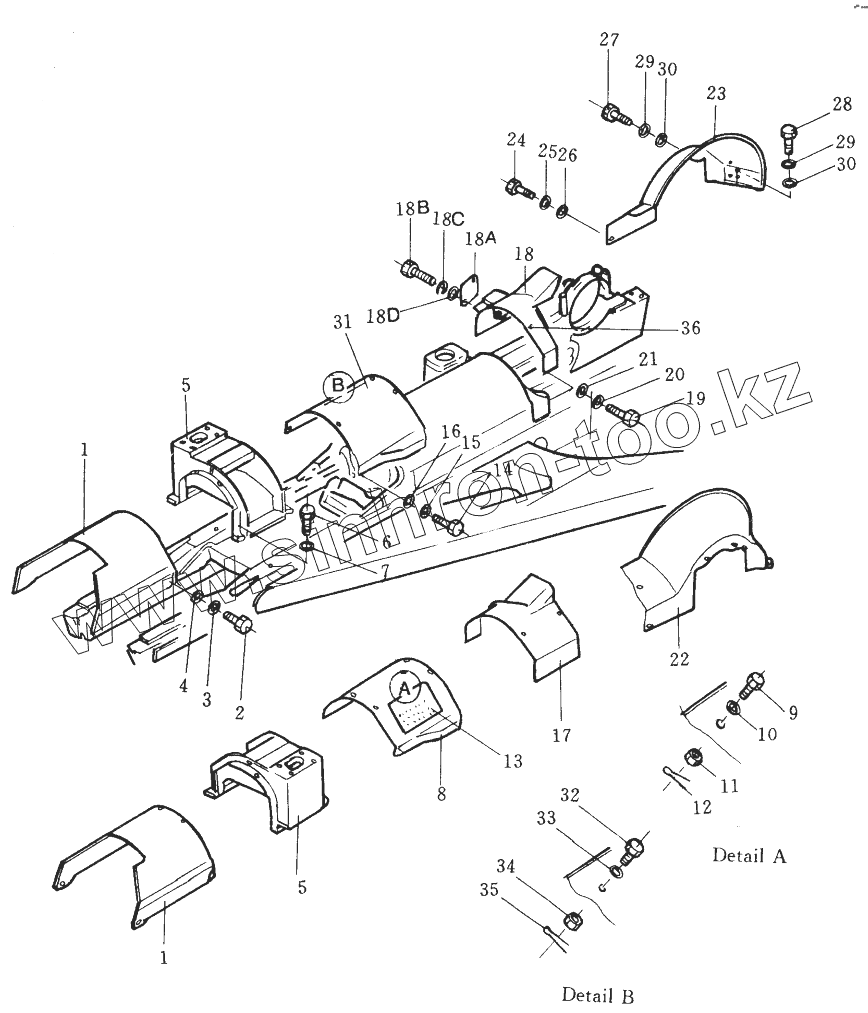

Каталог запасных частей к технике: Shantui SD32. TRACK FRAME COVER
1
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18A
18B
18C
18D
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 175-30-37154 | cover | |
| 2 | 01010-51430 | Болт | |
| 3 | 01062-21442 | washer, spring | |
| 4 | 01643-31445 | Уплотнительная шайба | |
| 5 | 175-30-37113 | bracket | |
| 6 | 01010-52080 | Болт | |
| 7 | 01602-22060 | Рессорная шайба | |
| 175-30-37103 | 175-30-37103 | cover assy | |
| 8 | 175-30-37220 | cover | |
| 9 | 195-09-18140 | bolt | |
| 10 | 01642-21216 | Шайба | |
| 11 | 01590-11215 | Гайка | |
| 12 | 04050-13025 | Разводной шплинт | |
| 13 | 09657-01125 | plate caution, track adjusting | |
| 14 | 01010-51430 | Болт | |
| 15 | 01602-21442 | Рессорная шайба | |
| 16 | 01643-31445 | Уплотнительная шайба | |
| 17 | 175-30-37170 | cover, L.H | |
| 18 | 175-30-37186 | cover, R.H | |
| 18A | 175-30-37212 | plate | |
| 18B | 01010-51445 | Болт | |
| 18C | 01602-21442 | Рессорная шайба | |
| 18D | 01643-31445 | Уплотнительная шайба | |
| 19 | 01010-51440 | Болт | |
| 20 | 01602-21442 | Рессорная шайба | |
| 21 | 01643-31445 | Уплотнительная шайба | |
| 22 | 175-30-27143 | cover, L.H | |
| 23 | 175-30-27133 | cover, R.H | |
| 24 | 01010-51440 | Болт | |
| 25 | 01602-21442 | Рессорная шайба | |
| 26 | 01643-31445 | Уплотнительная шайба | |
| 27 | 01010-51635 | Болт | |
| 28 | 01010-51650 | Болт | |
| 29 | 01602-21648 | Шайба | |
| 30 | 01643-31645 | Шайба | |
| 175-30-37200 | 175-30-37200 | cover assy | |
| 31 | 175-30-37230 | cover | |
| 32 | 195-09-18140 | bolt | |
| 33 | 01642-21216 | Шайба | |
| 34 | 01590-11215 | Гайка | |
| 35 | 04050-13025 | Разводной шплинт | |
| 36 | 07049-01418 | plug, wood taper |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
