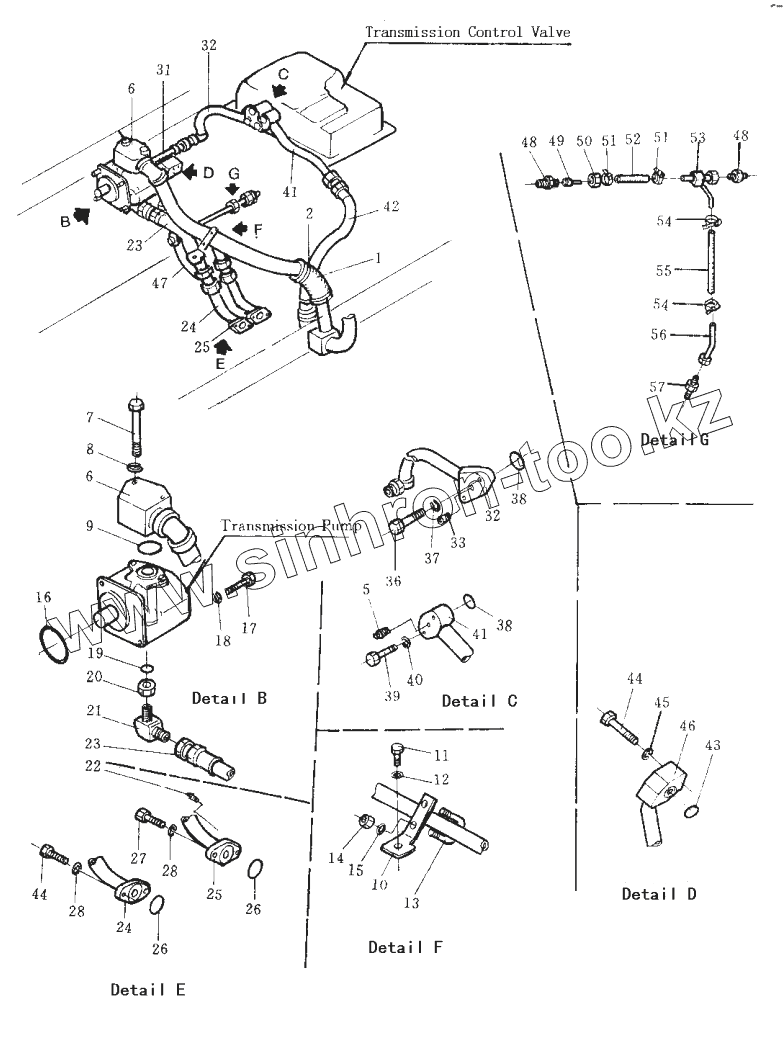

Каталог запасных частей к технике: Shantui SD32. TORQFLOW TRANSMISSION PIPING SYSTEM

Тип техники

Марка

Модель

Схема

1

2

5

6

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

23

24

24

25

25

26

26

27

28

28

31

32

32

33

36

37

38

38

39

40

41

41

42

43

44

44

45

46

47

48

48

49

50

51

51

52

53

54

54

55

56

57

Позиция на иллюстрации	Заводской номер детали		Название детали
1	07260-04117		Hose
2	07281-00609		Зажим
5	07042-30108		Заглушка
6	175-49-22124		tube
7	01010-51080		Болт
8	01602-21030		Шайба
9	0700-03032		O-ring
10	175-49-22134		bracket
11	01010-51635		Болт
12	01643-31645		Шайба
13	07283-24354		clip
14	01599-01011		Гайка
15	01643-31032		Шайба
16	07000-03075		O-ring
17	01010-51030		Болт
18	01602-21030		Шайба
19	07002-02434		Кольцо
20	07239-12410		nut
21	07232-10628		nipple
22	07042-10108		plug
23	07102-20603		hose
24	24G-74-06000		tube
25	175-49-22143		tube
26	07000-03035		Болт
27	01010-51035		Болт
28	01602-21030		Шайба
31	07102-20606		hose
32	175-49-23862		tube
33	07042-10108		plug
36	01010-51065		Шайба
37	01602-21030		Шайба
38	07000-03028		Кольцо
39	01010-51055		Болт
40	01602-21030		Шайба
41	175-49-21235		tube
42	07102-20603		hose
43	07000-03025		Кольцо
44	01010-51060		Болт
45	01602-21030		Шайба
46	175-49-21472		tube
47	07102-20603		hose
48	07213-51521		Штуцер
49	175-49-11911		tube
50	07201-51527		nut
51	07281-00259		Зажим
52	07260-21410		hose
53	175-49-23570		tube
54	07281-00197		Зажим
55	07260-20922		Трос
56	175-49-23580		tube
57	07213-51013		nipple

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
