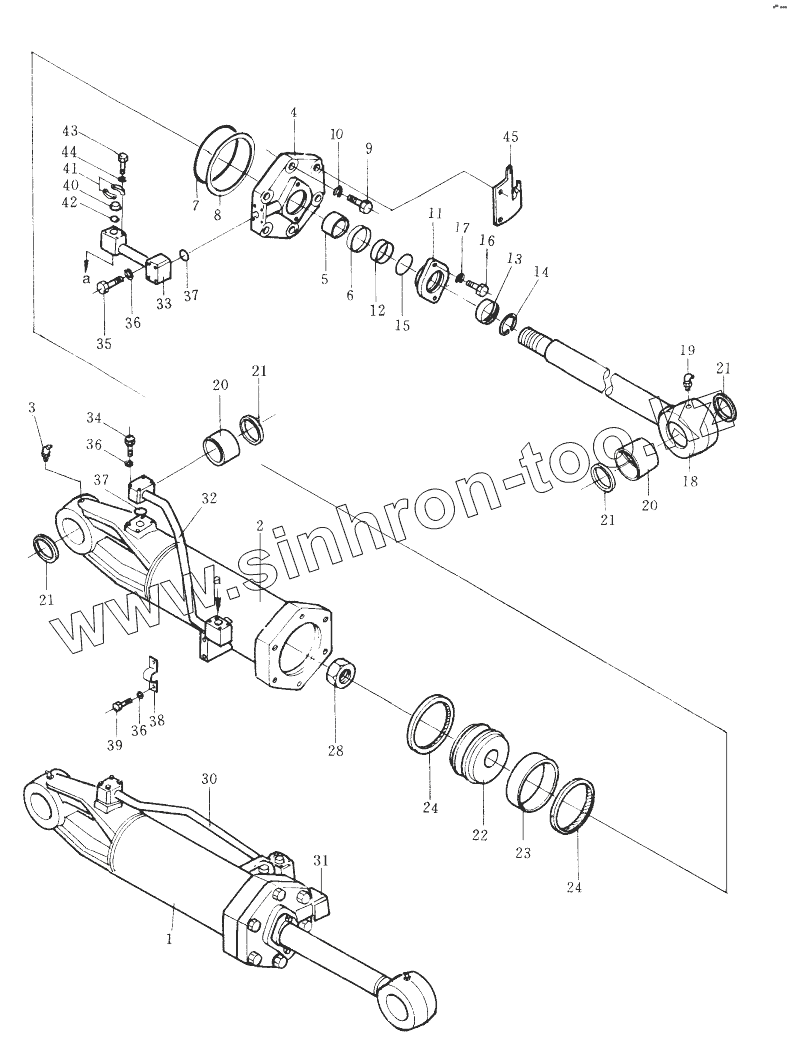

Каталог запасных частей к технике: Shantui SD32. TILT CYLINDER (FOR RIPPER)
175-63-43800
175-63-43700
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
21
21
22
23
24
24
28
30
31
32
33
34
35
36
36
36
37
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 175-63-43800 | 175-63-43800 | tilt cylinder assy, R.H | |
| 175-63-43700 | 175-63-43700 | tilt cylinder assy, L.H | |
| 1 | 175-63-43142 | cylinder, L.H | |
| 2 | 175-63-43242 | cylinder, R.H | |
| 3 | 07021-01060 | Масленка | |
| 4 | 195-63-42133 | head, cylinder | |
| 5 | 07177-09035 | bushing | |
| 6 | 707-51-90110 | packing, rod | |
| 7 | 07000-15220 | O-ring | |
| 8 | 07001-05220 | ring, snap | |
| 9 | 01050-53095 | bolt | |
| 10 | 01602-23075 | washer, spring | |
| 11 | 195-63-52470 | gland | |
| 12 | 07177-09020 | bushing | |
| 13 | 195-63-94170 | seal, dust | |
| 14 | 07179-00113 | ring, snap | |
| 15 | 07000-03110 | Кольцо круглого сечения | |
| 16 | 01010-51865 | Болт | |
| 17 | 01602-21854 | Шайба | |
| 18 | 175-63-43121 | rod, piston | |
| 19 | 07021-01060 | Масленка | |
| 20 | 07144-11110 | bushing | |
| 21 | 07145-10110 | seal, dust | |
| 22 | 707-36-22550 | piston | |
| 23 | 07155-02250 | ring, piston | |
| 24 | 707-44-22080 | packing, piston | |
| 28 | 175-63-52432 | nut, nylon | |
| 30 | 175-63-43171 | tube, L.H | |
| 31 | 175-63-43271 | tube, L.H | |
| 32 | 175-63-43181 | tube, R.H | |
| 33 | 175-63-43281 | tube, R.H | |
| 34 | 01010-51080 | Болт | |
| 35 | 01010-51065 | Шайба | |
| 36 | 01602-21030 | Шайба | |
| 37 | 07000-13038 | Кольцо | |
| 38 | 07282-03411 | Зажим трубы | |
| 39 | 01010-51020 | Болт | |
| 40 | 07378-11000 | Сплошная крышка | |
| 41 | 07371-31044 | flange | |
| 42 | 07000-13032 | Кольцо | |
| 43 | 01010-51030 | Болт | |
| 44 | 01602-21030 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
