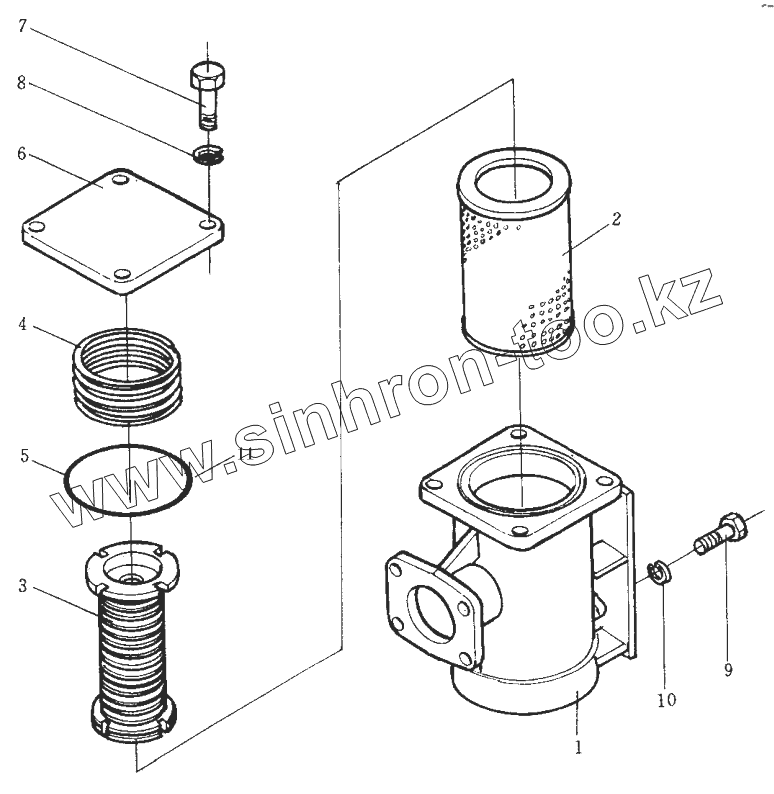

175-49-22101
1
2
3
4
5
6
7
8
9
10
11
Позиция на иллюстрации
Заводской номер детали
Название детали
175-49-22101
175-49-22101
strainer assy
1
175-49-22281
case
2
175-49-11222
Сердечник фильтра
3
175-49-11231
Магнит
4
154-19-11230
Рессора
5
07000-03130
Кольцо
6
175-49-21690
cover
7
01010-51235
Болт
8
01602-21236
Рессорная шайба
9
01010-51235
Болт
10
01643-31232
Шайба
11
07000-43130
O-ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
