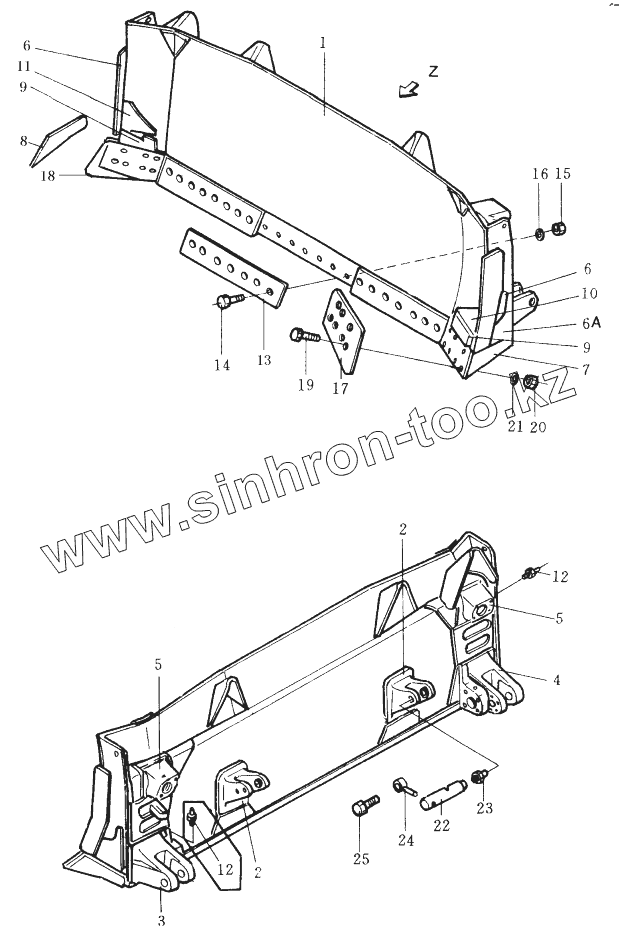

Каталог запасных частей к технике: Shantui SD32. STRAIGHT TILT BLADE
1
2
2
3
4
5
5
6
6
6А
7
8
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 175-71-31000 | blade, straight tilt | |
| 2 | 175-71-27842 | bracket | |
| 3 | 175-71-31121 | bracket, L.H. | |
| 4 | 175-71-31131 | bracket, R.H. | |
| 5 | 175-71-31141 | pivot | |
| 6 | 175-71-31631 | plate | |
| 6А | 175-71-31641 | plate | |
| 7 | 175-71-22121 | plate, L.H. | |
| 8 | 175-71-22131 | plate, R.H. | |
| 9 | 175-71-22340 | plate, stopper, L.H. | |
| 10 | 175-71-22350 | plate, L.H. | |
| 11 | 175-71-22360 | plate, R.H. | |
| 12 | 07020-01018 | Масленка М10х1 | |
| 13 | 175-70-26310 | edge cutting | |
| 14 | 175-71-11454 | bolt | |
| 15 | 175-71-11530 | nut | |
| 16 | 01643-22245 | washer | |
| 17 | 175-71-22272 | Левый резец | |
| 18 | 175-71-22282 | Правый резец | |
| 19 | 175-71-11463 | bolt | |
| 20 | 175-71-11530 | nut | |
| 21 | 01643-22245 | washer | |
| 22 | 175-71-11351 | shaft | |
| 23 | 07020-01018 | Масленка М10х1 | |
| 24 | 195-71-11520 | Штифт | |
| 25 | 01010-51435 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
