07440-72202
1
2
3
4
5
6
6
6
6
7
8
9
10

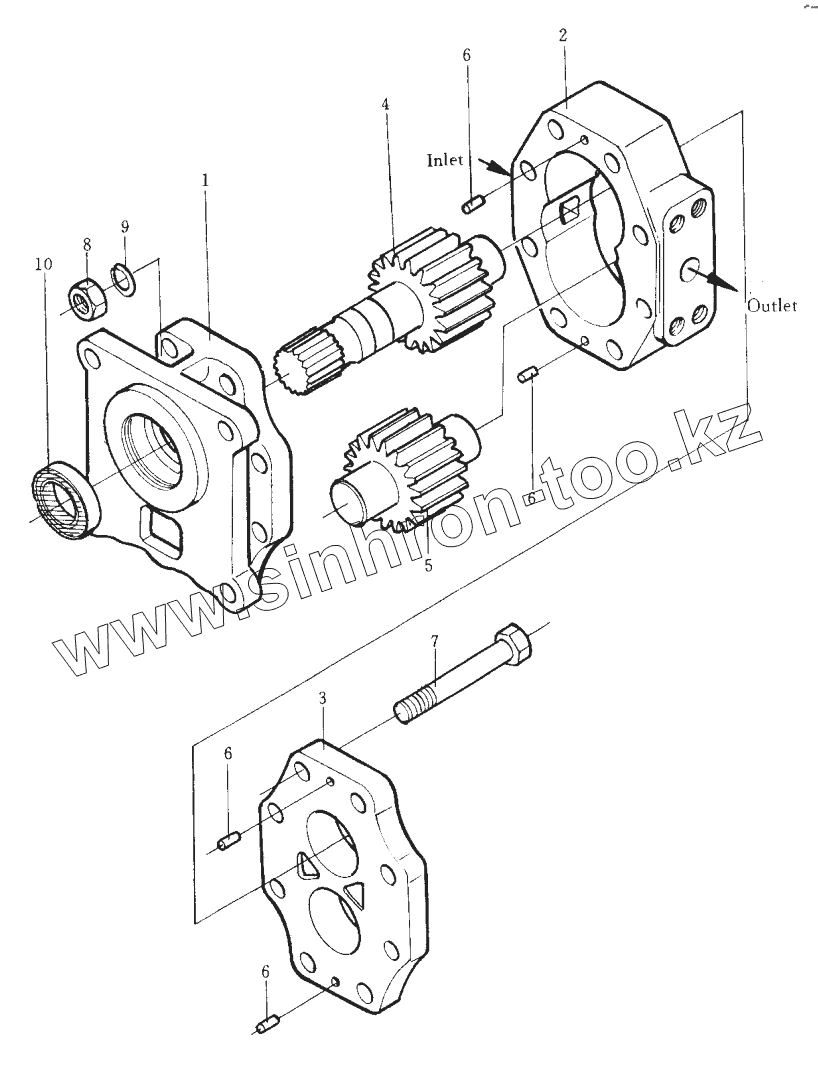

Позиция на иллюстрации
Заводской номер детали
Название детали
07440-72202
07440-72202
steering pump assy
1
07438-72111
bracket assy
2
07440-71221
pump body
3
07433-71131
housing assy
4
07440-71042
gear, drive
5
07440-71052
gear, driven
6
04020-00820
Фиксирующий штифт
7
01051-51420
bolt
8
01582-11411
Гайка
9
01602-21442
Рессорная шайба
10
07438-71160
seal, oil
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
