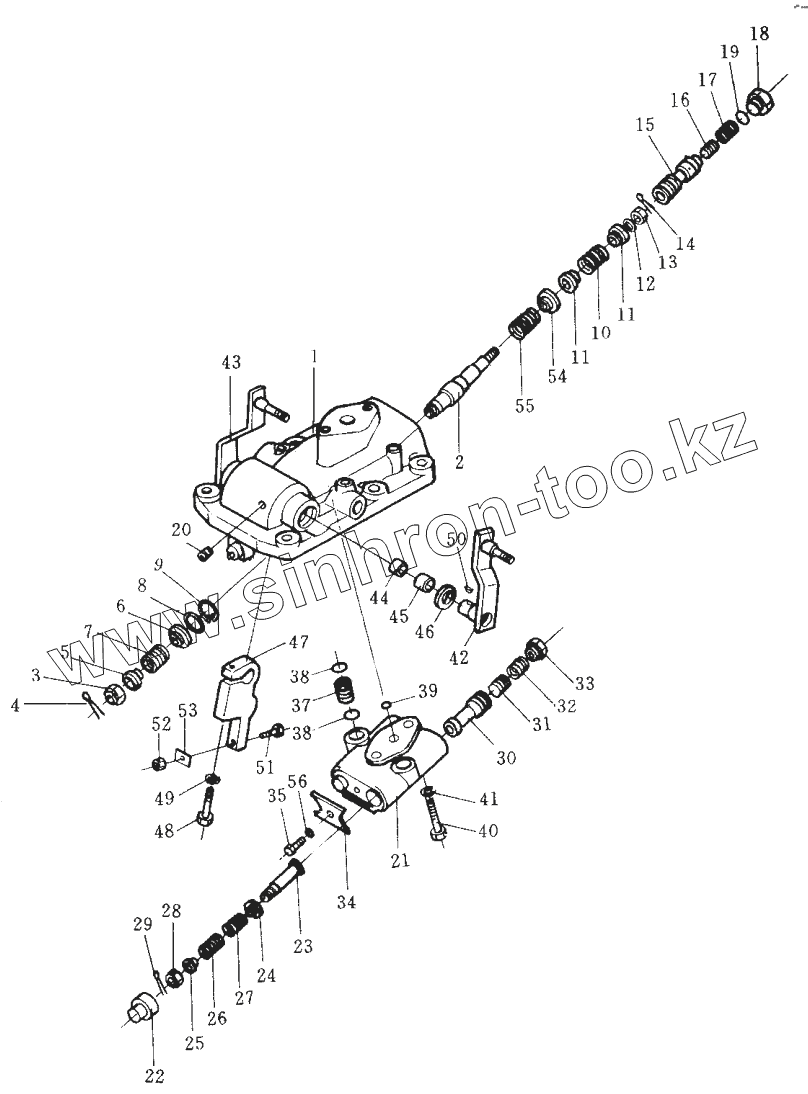

Каталог запасных частей к технике: Shantui SD32. STEERING CONTROL VALVE
195-40-11600
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 195-40-11600 | 195-40-11600 | steering control valve assy | |
| 1 | 144-40-22211 | Корпус клапана | |
| 2 | 195-40-11540 | Вал | |
| 3 | 01593-11613 | Гайка | |
| 4 | 04050-14025 | Разводной шплинт | |
| 5 | 144-40-22180 | Гнездо | |
| 6 | 144-40-22170 | Гнездо | |
| 7 | 175-40-31230 | Рессора | |
| 8 | 04065-03212 | Стопорное кольцо | |
| 9 | 195-40-13110 | Упорное кольцо | |
| 10 | 175-40-31150 | Рессора | |
| 11 | 195-40-11570 | Гнездо | |
| 12 | 144-40-22190 | Шайба | |
| 13 | 01590-10607 | Гайка | |
| 14 | 04050-11212 | Разводной шплинт | |
| 15 | 195-40-11530 | shaft | |
| 16 | 702-11-11190 | Поршень | |
| 17 | 175-40-31130 | Рессора | |
| 18 | 175-40-31530 | Поршень | |
| 19 | 07002-03034 | Кольцо | |
| 20 | 07043-50108 | Заглушка | |
| 21 | 144-40-22230 | Рессора | |
| 22 | 144-40-22290 | Направляющая втулка | |
| 23 | 144-40-22260 | Вал | |
| 24 | 144-40-22270 | Гнездо | |
| 25 | 144-40-22280 | Гнездо | |
| 26 | 144-40-22340 | Пружина | |
| 27 | 175-40-31560 | Пружина | |
| 28 | 01590-10607 | Гайка | |
| 29 | 04050-11212 | Разводной шплинт | |
| 30 | 144-40-22311 | Сердечник клапана | |
| 31 | 144-40-22320 | Поршень | |
| 32 | 175-40-31410 | Рессора | |
| 33 | 144-40-22250 | Заглушка | |
| 34 | 144-40-22330 | Пластина | |
| 35 | 01010-50816 | Болт | |
| 36 | 01650-20808 | Замковая пластина | |
| 37 | 175-40-31510 | Направляющая труба | |
| 38 | 07000-02011 | Кольцо | |
| 39 | 07000-02015 | Кольцо | |
| 40 | 01010-51050 | Болт | |
| 41 | 01602-21030 | Шайба | |
| 42 | 195-40-11610 | lever, L.H | |
| 43 | 195-40-11590 | lever, R.H | |
| 44 | 09350-01820 | Распорная втулка | |
| 45 | 09350-02215 | Распорная втулка | |
| 46 | 175-40-31270 | Сальник | |
| 47 | 144-40-22240 | Рессора | |
| 48 | 01010-50860 | Болт | |
| 49 | 01602-20825 | Шайба | |
| 50 | 04010-10416 | key | |
| 51 | 144-40-22160 | Болт | |
| 52 | 01580-10806 | Гайка | |
| 53 | 130-21-12330 | Замковая пластина | |
| 54 | 195-40-11560 | Гнездо | |
| 55 | 195-40-11550 | Рессора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
