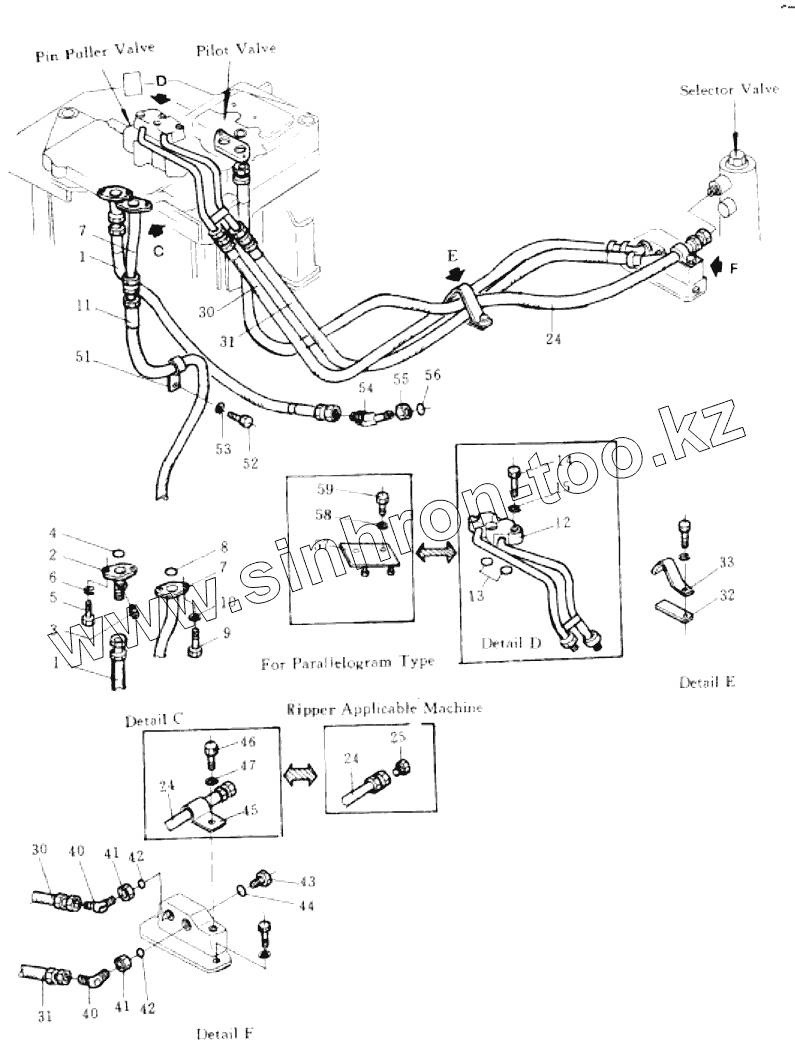

Каталог запасных частей к технике: Shantui SD32. SERVO VALVE PIPING(FOR BLADE LIFT)

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

7

8

9

10

11

12

13

14

15

24

24

24

25

30

30

31

31

32

33

40

40

41

41

42

42

43

44

45

46

47

51

52

53

54

55

56

57

58

59

Позиция на иллюстрации	Заводской номер детали		Название детали
1	07102-20410		Рукав
2	195-61-21391		tube
3	07042-30108		Заглушка
4	07000-03025		Кольцо
5	01010-51045		Болт
6	01602-21030		Шайба
7	195-61-21471		tube
8	07000-03025		Кольцо
9	01010-51045		Болт
10	01602-21030		Шайба
11	07102-20413		hose
12	24Y-79-9000		tube
13	07000-03022		Кольцо
14	01010-31040		Болт
15	01602-01030		Шайба
24	07102-20314		hose
25	07376-50315		plug
30	07102-20314		hose
31	07102-20313		hose
32	195-78-47140		plate
33	195-78-47150		clamp
40	07234-10315		elbow
41	07239-12009		Гайка
42	07002-02034		Кольцо
43	07040-12012		plug
44	07002-02034		Кольцо
45	195-79-12180		clip
46	01010-51020		Болт
47	01643-31032		Шайба
51	08036-22514		clip
52	01010-51025		Болт
53	01643-31032		Шайба
54	07234-10422		Штуцер
55	07239-12009		Гайка
56	07002-02034		Кольцо
57	195-79-34260		bracket
58	01602-21030		Шайба
59	01010-51025		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
