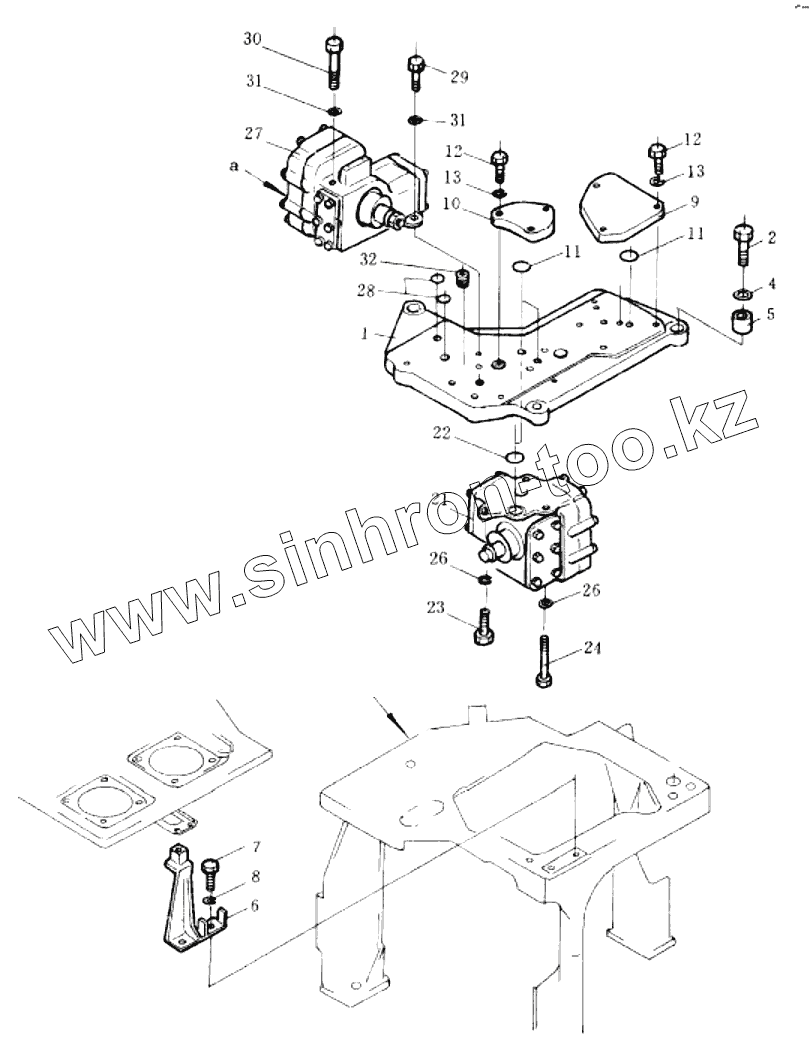

Каталог запасных частей к технике: Shantui SD32. SERVO VALVE AND VALVE SEAT

Тип техники

Марка

Модель

Схема

1

2

4

5

6

7

8

9

10

11

11

12

12

13

13

21

21

22

23

24

26

26

27

28

29

30

31

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
1	195-61-21230		Гнездо клапана
2	01010-51845		Болт
4	01643-31445		Уплотнительная шайба
5	198-21-12240		Зажим
6	195-61-21270		bracket
7	01010-51225		Болт
8	01602-21236		Рессорная шайба
9	195-61-21420		Прокладочная пластина
10	195-61-21430		Прокладочная пластина
11	07000-03022		Кольцо
12	01010-51030		Болт
13	01602-21030		Шайба
21	702-12-14000		Сервоклапан
22	07000-03022		Кольцо
23	01010-51040		Болт
24	01011-51040		bolt
26	01643-31032		Шайба
27	702-12-13001		Сервоклапан подъемника
28	07000-03022		Кольцо
29	01010-51040		Болт
30	01011-51040		bolt
31	01643-31032		Шайба
32	07043-50617		plug

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
