RELAY AND FUSE BOX
Каталог запасных частей к технике: Shantui SD32. RELAY AND FUSE BOX
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
Ammann
BOMAG
CARMIX
CASE IH
Changlin
ChengGong
Dimex
Doosan
DYNAPAC
Foton
HAMM
Hidromek
Hitachi
Hyundai
JCB
JLG
John Deere
Komatsu
LIEBHERR
LiuGong
Lonking (LongGong)
Luneng
MANITOU
Mitsuber
New Holland
PENGPU
RM-Terex
SANY
SDLG
SEM
Shantui
Shehwa HBXG
Soosan
TIGARBO
VOGELE
Volvo
WAY
WIRTGEN
XCMG
XGMA
Xiamen
YTO
Yuchai
Zoomlion
Автокран
АЗСМ
Алтайлесмаш
Амкодор
АОМЗ
Атек
АТЗ
Балканкар Рекорд
БелАЗ
Беловеж
Борекс
Брянский Арсенал
Булат
ВЭКС
ГАЗ
Геомаш
Гидромаш
Донекс
Дормаш
Дормашина
Дорэлектромаш
ДЭЗ
ЕлАЗ
ЗЗГТ
Ижнефтемаш
Канаш-электрокар
КЗКТ
ККЗ
Клевер
Клинцовский автокрановый завод
КМЗ
КМЗ 1 Мая
Ковровец
Коммаш
Кранэкс
КЭЗ
КЭМЗ
ЛЗА
МАЗ
МЗИК
МЗКМ
МЗКТ
Михневский РМЗ
МоАЗ
Мозырский МЗ
МТЗ
ОЗП
Онежец
ПАО "ТЗА"
ППС Детва
Промтрактор
ПТЗ
Раскат
СпецАгрегат
ТВЭКС
ТТМ
УВЗ
Угличмаш
УЗТМ
ХТЗ
ЧЗКМ
ЧСДМ
ЧТЗ
ЭКСКО
ЭКСМАШ
ЮрМаш
Модель
Не выбрано
SD16 (2010)
SD16 (вариант) (2014)
SD16E (2010)
SD16L (2010)
SD22 (вариант) (2013)
SD32 (вариант) (2011)
Shantui SD10YE (2015)
Shantui SD16 (2008)
Shantui SD22 (2008)
Shantui SD23 (2003)
Shantui SD23 (вариант) (2013)
Shantui SD32 (2005)
Shantui SD42-3 (2008)
Shantui SG16-3 (2014)
Shantui SG18-3 (2014)
SL-30W (2010)
SL-50W (2013)
Каток SR12-5 (2013)
Каток SR14M-2 (2012)
Каток SR16 (2014)
Каток SR18 (2011)
Каток SR18M (2010)
Каток SR20M (2014)
Погрузчик SF15, SF18 (2010)
Погрузчик SF30 (2013)
Погрузчик SF45T (2013)
Погрузчик SF50/SF60/SF70 (2013)
Погрузчик вил. 2-2.5t (2010)
Схема
>
Не выбрано
ENGINE MOUNTING
DIVIDING CASE
EXHAUST PIPE AND MUFFLER
FLYWHEEL HOUSING ASSY
POWER TAKE OFF
P.T.O LUBRICATING OIL PIPING
FRONT SUPPORT
FAN
AIR CLEANER AND CAP
FUEL CONTROL LEVER
FUEL CONTROL LINKAGE
DECELERATOR PEDAL
RADIATOR
RADIATOR FAN GUARD AND NET
OIL COOLER
FUEL TANK
FUEL PIPING
ELECTRICAL SYSTEM
ELECTRICAL SYSTEM
INSTRUMENT BOX
RELAY AND FUSE BOX
BATTERY AND RELAY SWITCH
UNIVERSAL JOINT
TORQUE CONVERTER HOUSING AND REGULATOR VALVE
TURBINE SHAFT AND STATOR
TORQUE TRANSMISSION CASE
TRANSMISSION GEAR AND SHAFT
TRANSMISSION GEAR AND SHAFT
TRANSFER CASE
TRANSMISSION CONTROL VALVE
COVER AND VALVE CONTROL LEVER
LUBRICATING VALVE
GEAR SHIFT LEVER
GEAR SHIFT LEVER
TRANSMISSION PUMP
TRANSMISSION OIL FILTER
TORQUE CONVERTER PIPING SYSTEM
TORQFLOW TRANSMISSION PIPING SYSTEM
STEERING CASE AND MAIN FRAME
OIL FILTER AND LEVEL GAUGE
BEVEL GEAR AND SHAFT
STEERING CLUTCH
BRAKE BAND AND LINKAGE
BRAKE BOOSTER
STEERING CONTROL LEVER
BRAKE PEDAL
BRAKE LINKAGE
PARKING BRAKE LEVER
STEERING PUMP
STRAINER ASSY
STEERING CONTROL VALVE
SAFETY VALVE
BRAKE PIPING SYSTEM
STEERING PIPING SYSTEM
STEERING PIPING SYSTEM
FINAL DRIVE CASE
FINAL DRIVE GEAR SHAFT AND SPROCKET
TRACK FRAME
RECOIL SPRING
TRACK FRAME COVER
TRACK ROLLER GUARD
FRONT IDLER
TRACK ROLLER
CARRIER ROLLER
TRACK SHOE(MASTER PIN TYPE)(STD)
RADIATOR GUARD
ENGINE HOOD
FENDER
SUPPORT
REAR COVER
FLOOR PLATE
SIDE COVER
BOTTOM GUARD
OPERATOR’S SEAT
EQUALIZER BAR
CYLINDER STAY
DRAW BAR
HYDRAULIC PUMP ASSY
HYDRAULIC TANK
HYDRAULIC TANK
BLADE LIFT AND RIPPER CONTROL VALVE
BLADE LIFT AND RIPPER CONTROL VALV
BLADE TILT CONTROL VALVE
BLADE LIFT CYLINDER
QUICK DROP VALVE
BLADE TILT CYLINDER
HYDRAULIC PIPING (TANK TO PUMP)
HYDRAULIC PIPING (FOR BLADE LIFT)
HYDRAULIC PIPING( FOR BLADE LIFT)
HYDRAULIC PIPING (FOR BLADE TILT AND RIPPER)
HYDRAULIC PIPING (FOR BLADE TILT)
BLADE LIFT SERVO VALVE
BLADE TILT AND RIPPER SERVO VALVE
SERVO VALVE AND VALVE SEAT
SERVO VALVE PIPING(FOR BLADE LIFT)
BLADE CONTROL LEVER
WORK EQUIPMENT CONTROL LINKAGE
WORK EQUIPMENT TILT AND RIPPER CONTROL LINKAGE
TEST PRESSURE PIPING
STRAIGHT TILT BLADE
STRAIGHT TILT FRAME
ANGLE BLADE
C-FRAME
ROLL OVER PROTECTIVE STRUCTURE BRACKET
CAB
TRIPLE-RIPPER ASSY
LIFT CYLINDER (FOR RIPPER)
TILT CYLINDER (FOR RIPPER)
SELECTOR VALVE (FOR RIPPER)
PIPING ASSY (FOR RIPPER)
CYLINDER PIPING (FOR RIPPER)
SINGLE SHANK RIPPER ASSY
RIPPER CONTROL LEVER
1
2
3
4
5
6
7
8
9
10
11
12

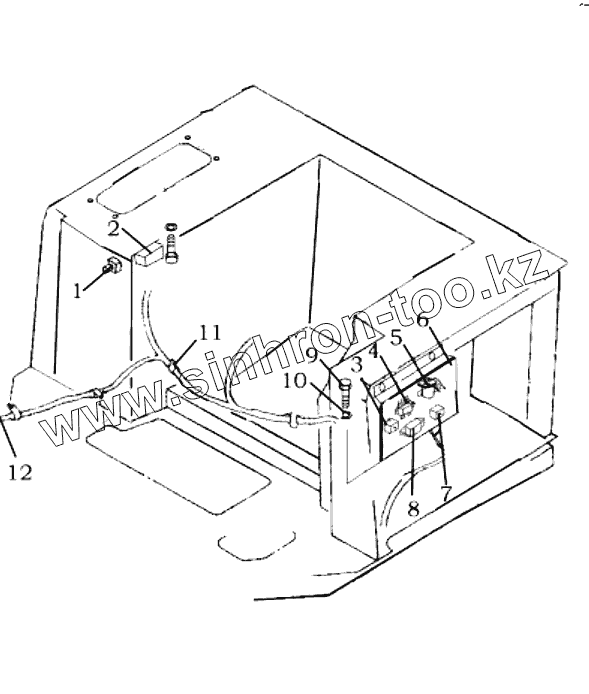

Позиция на иллюстрации
Заводской номер детали
Название детали
1
08035-02512
Провододержатель
2
D2650-01100
Реле включения звукового сигнала
3
D2660-02000
Реле
4
3006300
Предохранительное реле
5
216537
Пусковое реле
6
171-07-08000
board
7
D2762-00100
Предохранитель
8
D2763-00900
Предохранитель
9
01010-51016
Болт
10
01643-31032
Шайба
11
08035-02512
Провододержатель
12
171-07-02000
wire
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
