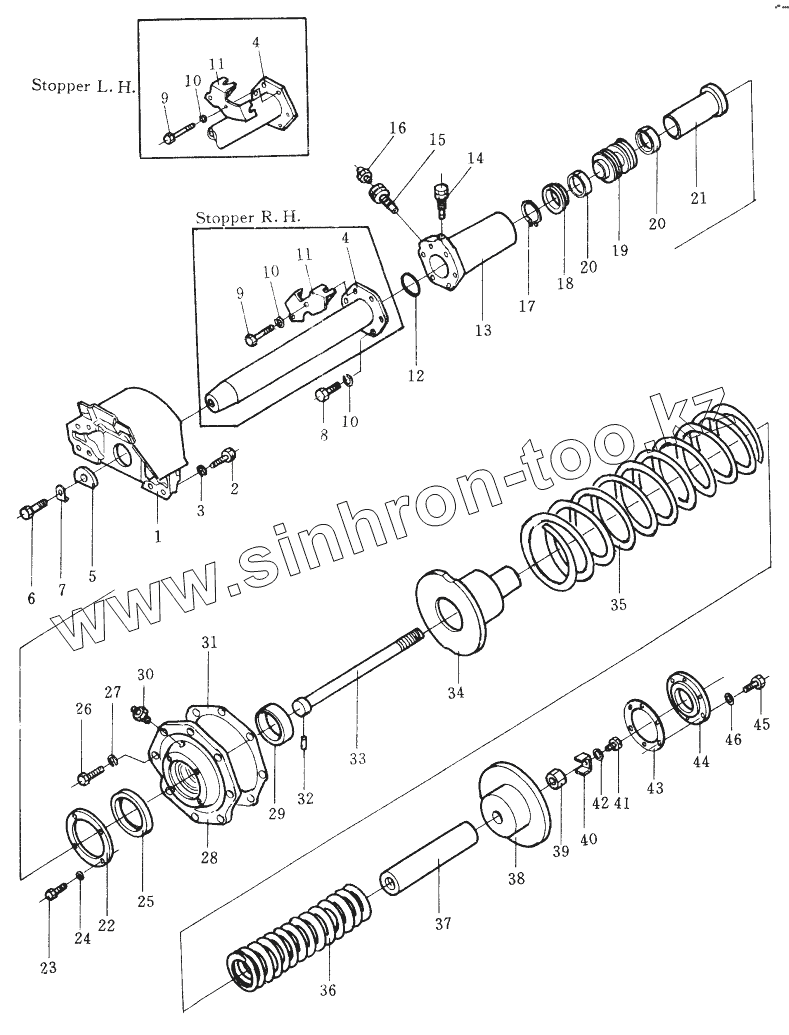

Каталог запасных частей к технике: Shantui SD32. RECOIL SPRING
1
2
3
4
4
5
6
7
8
9
9
10
10
10
11
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 176-30-44110 | yoke, idler | |
| 2 | 01010-52095 | Болт | |
| 3 | 01602-22060 | Рессорная шайба | |
| 4 | 175-30-34210 | shaft | |
| 5 | 195-30-14151 | washer | |
| 6 | 01010-52460 | Bolt | |
| 7 | 195-30-14160 | stopper | |
| 8 | 01010-51650 | Болт | |
| 9 | 01010-51655 | Болт | |
| 10 | 01602-21648 | Шайба | |
| 11 | 175-30-34161 | cover | |
| 12 | 07000-15090 | O-ring | |
| 13 | 175-30-24222 | cylinder | |
| 14 | 198-30-14420 | Масляная заглушка | |
| 15 | 195-30-13191 | Маслонагнетатель | |
| 16 | 07020-01018 | Масленка М10х1 | |
| 17 | 04064-07025 | Кольцо стопорное | |
| 18 | 175-30-24242 | packing | |
| 19 | 170-30-14211 | piston | |
| 20 | 170-30-14230 | ring, piston | |
| 21 | 175-30-24361 | collar | |
| 22 | 175-30-24270 | gasket | |
| 23 | 01010-51225 | Болт | |
| 24 | 01602-21236 | Рессорная шайба | |
| 25 | 07019-00130 | seal, dust | |
| 26 | 01010-52460 | Bolt | |
| 27 | 01602-22472 | Шайба | |
| 28 | 175-30-34252 | cover | |
| 29 | 170-30-14221 | bushing | |
| 30 | 07021-01060 | Масленка | |
| 31 | 175-30-34260 | washer | |
| 32 | 04020-01024 | Фиксирующий штифт | |
| 33 | 175-30-34312 | bolt | |
| 34 | 175-30-34140 | pilot | |
| 35 | 175-30-34180 | spring | |
| 36 | 175-30-34190 | spring | |
| 37 | 175-30-34320 | sleeve | |
| 38 | 175-30-34150 | pilot | |
| 39 | 170-30-14351 | nut | |
| 40 | 170-30-34290 | stopper | |
| 41 | 01010-51020 | Болт | |
| 42 | 01602-21030 | Шайба | |
| 43 | 170-30-14341 | gasket | |
| 44 | 175-30-34331 | cover | |
| 45 | 01010-51235 | Болт | |
| 46 | 01602-21236 | Рессорная шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
