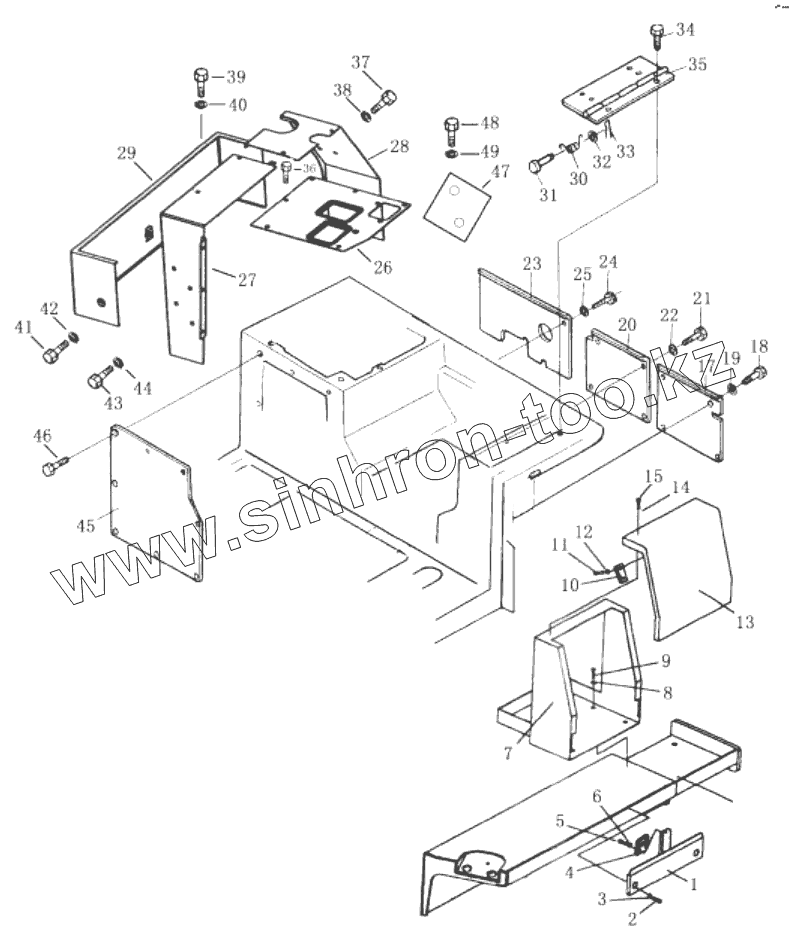

Каталог запасных частей к технике: Shantui SD32. REAR COVER
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
18
19
20
21
22
23
24
25
26
26
27
28
28
30
31
32
33
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 171-51-25000 | cover | |
| 2 | 01010-51225 | Болт | |
| 3 | 01643-31232 | Шайба | |
| 4 | 154-54-46150 | Опора | |
| 5 | 01010-51025 | Болт | |
| 6 | 01643-31232 | Шайба | |
| 7 | 171-51-26000 | bracket | |
| 8 | 01643-31232 | Шайба | |
| 9 | 01580-11210 | Гайка | |
| 10 | 198-54-19150 | Стопорная пружина | |
| 11 | 01010-50612 | Болт | |
| 12 | 01643-30623 | Прокладка | |
| 13 | 171-51-17000 | cover, battery | |
| 14 | 01643-31232 | Шайба | |
| 15 | 01010-51230 | Болт | |
| 17 | 175-54-33861 | cover | |
| 18 | 01010-51225 | Болт | |
| 19 | 01643-31232 | Шайба | |
| 20 | 175-54-33851 | cover | |
| 21 | 01010-51225 | Болт | |
| 22 | 01643-31232 | Шайба | |
| 23 | 175-54-33871 | cover | |
| 24 | 01010-51225 | Болт | |
| 25 | 01643-31232 | Шайба | |
| 26 | 171-51-08000 | cover | |
| 26 | 171-51-27000 | cover | |
| 27 | 171-51-06000 | plate, guard | |
| 28 | 171-51-09000 | plate, guard | |
| 28 | 171-51-10000 | plate, guard | |
| 30 | 120-54-12210 | spring | |
| 31 | 04205-10620 | pin | |
| 32 | 01641-20608 | Шайба | |
| 33 | 04050-01610 | pin, cotter | |
| 35 | 171-51-16000 | cover | |
| 36 | 195-54-26210 | bolt | |
| 37 | 01010-51225 | Болт | |
| 38 | 01643-31232 | Шайба | |
| 39 | 01010-51225 | Болт | |
| 40 | 01643-31232 | Шайба | |
| 41 | 01010-51225 | Болт | |
| 42 | 01643-31232 | Шайба | |
| 43 | 01010-51295 | bolt | |
| 44 | 01643-31232 | Шайба | |
| 45 | 175-54-33742 | plate | |
| 46 | 195-54-26210 | bolt | |
| 47 | 171-51-00004 | plate | |
| 48 | 01010-51020 | Болт | |
| 49 | 01643-31232 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
