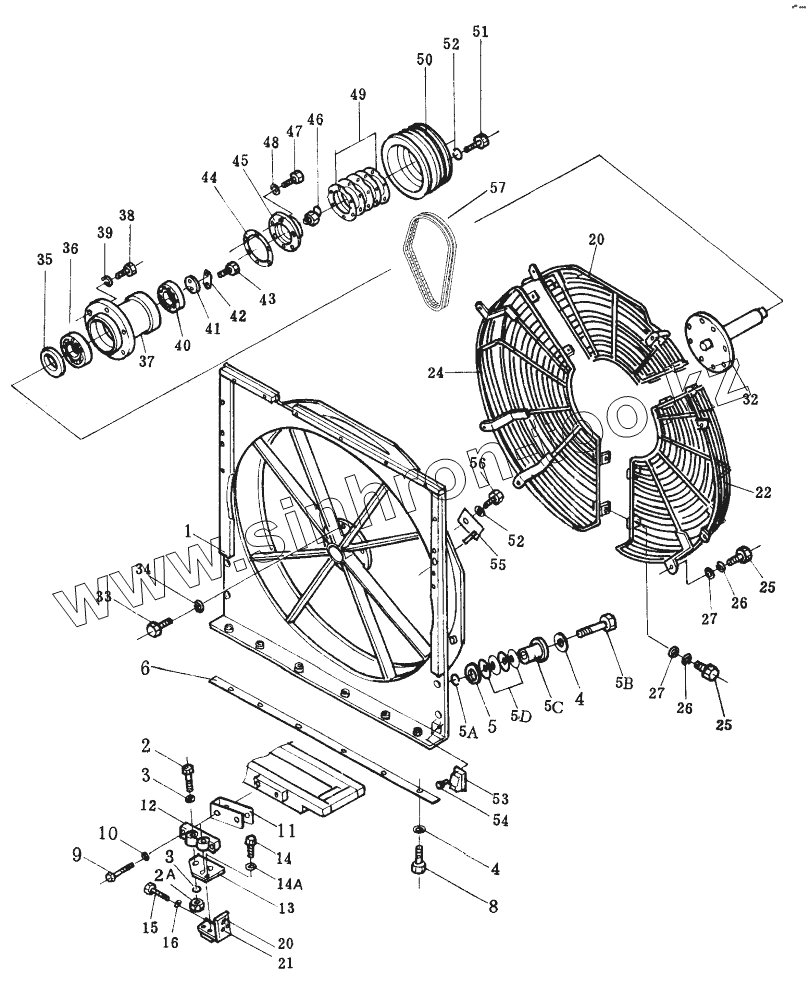

Каталог запасных частей к технике: Shantui SD32. RADIATOR FAN GUARD AND NET
1
2
2A
3
3
4
4
5
5A
5B
5C
5D
6
8
9
10
11
11
12
13
14
14A
15
16
20
20
21
22
24
25
25
26
26
27
27
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 175-03-C1142 | guard | |
| 2 | 01091-52205 | Болт | |
| 2A | 01582-12218 | Гайка | |
| 3 | 01643-32260 | Шайба | |
| 4 | 01643-31232 | Шайба | |
| 5 | 01643-32060 | Шайба | |
| 5A | 175-54-28770 | Ring | |
| 5B | 01010-51275 | Болт | |
| 5C | 175-03-32232 | collar | |
| 5D | 175-54-27350 | Рессора | |
| 6 | 175-03-32720 | plate | |
| 8 | 01010-51225 | Болт | |
| 9 | 01010-51245 | Болт | |
| 10 | 01643-31232 | Шайба | |
| 11 | 195-03-22270 | Прокладка | |
| 12 | 195-03-22501 | Vibroshock assy | |
| 13 | 175-03-32972 | Bracket | |
| 14 | 01010-51435 | Болт | |
| 14A | 01643-31445 | Уплотнительная шайба | |
| 15 | 01010-51225 | Болт | |
| 16 | 01643-31232 | Шайба | |
| 20 | 175-03-32760 | Bracket | |
| 21 | 175-03-32770 | Bracket | |
| 22 | 175-03-C1241 | net | |
| 23 | 175-03-C1250 | net | |
| 24 | 175-03-C1261 | net | |
| 25 | 01010-51235 | Болт | |
| 26 | 01602-21236 | Рессорная шайба | |
| 27 | 01643-31232 | Шайба | |
| 32 | 175-03-C1271 | shaft | |
| 33 | 01010-51235 | Болт | |
| 34 | 01602-21236 | Рессорная шайба | |
| 35 | 07011-10090 | Герметик | |
| 36 | 06040-06212 | Шариковый подшипник | |
| 37 | 175-03-C1280 | drum, bearing | |
| 38 | 01010-51240 | Болт | |
| 39 | 01602-21236 | Рессорная шайба | |
| 40 | 06040-06310 | Однорядный шариковый подшипник | |
| 41 | 195-03-11842 | Ring, snap | |
| 42 | 195-03-11851 | Shim, lock | |
| 43 | 01010-51030 | Болт | |
| 44 | 195-03-11870 | gasket | |
| 45 | 175-03-34380 | cover | |
| 46 | 07020-01018 | Масленка М10х1 | |
| 47 | 01010-51030 | Болт | |
| 48 | 01602-21030 | Шайба | |
| 49 | 195-03-11880 | Shim | |
| 50 | 175-03-C1290 | pully belt | |
| 50a | 24M-03-00001 | pully belt | |
| 51 | 01010-51260 | Болт | |
| 52 | 01602-21236 | Рессорная шайба | |
| 53 | 195-03-13150 | gasket | |
| 54 | 01010-51020 | Болт | |
| 55 | 175-03-32710 | Палец | |
| 56 | 01010-51230 | Болт | |
| 57 | 04122-22279 | fan belt | |
| 57a | 04122-22274 | fan belt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
