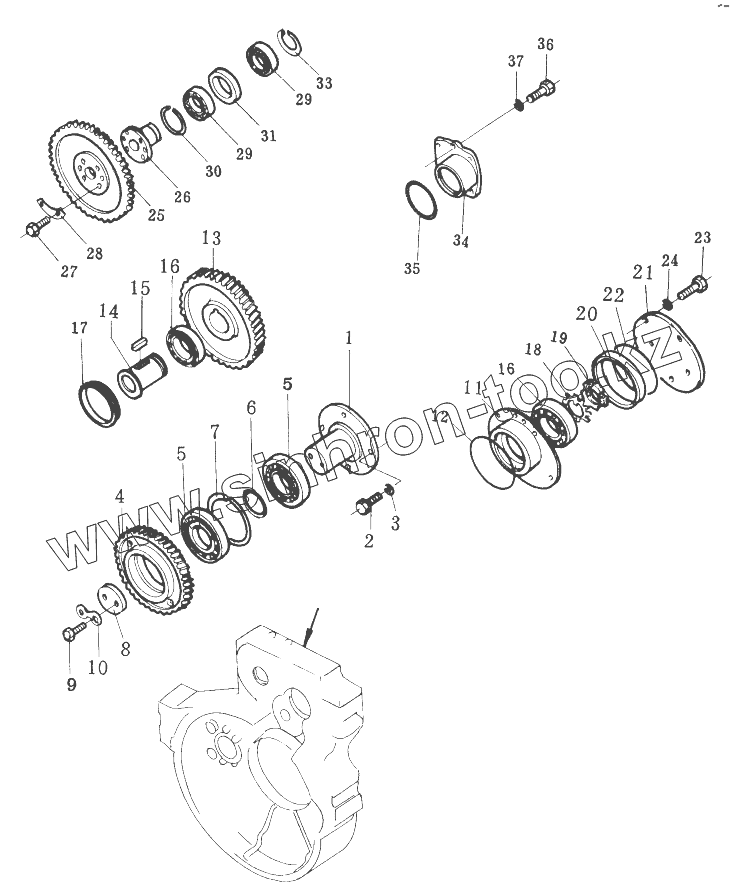

Каталог запасных частей к технике: Shantui SD32. POWER TAKE OFF
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6691-21-4310 | Вал промежуточного зубчатого колеса | |
| 2 | 01010-31435 | Болт | |
| 3 | 01602-01442 | Рессорная шайба | |
| 4 | 6691-21-4321 | Промежуточное зубчатое колесо | |
| 5 | 06030-06310 | Радиальный шариковый подшипник | |
| 6 | 6623-21-4330 | Прокладка | |
| 7 | 6623-21-4350 | Открытое кольцо | |
| 8 | 6623-21-4340 | Прокладочный лист | |
| 9 | 01050-31230 | Болт | |
| 10 | 6623-21-4360 | Замковая пластина | |
| 11 | 6691-21-4120 | Корпус подшипника | |
| 12 | 07000-03145 | Кольцо | |
| 13 | 6691-21-4160 | Шестерня привода насоса | |
| 14 | 6691-21-4170 | Вал привода насоса | |
| 15 | 04000-01850 | Запор | |
| 16 | 06000-06214 | Радиальный шариковый подшипник | |
| 17 | 6691-21-4190 | Кольцо | |
| 18 | 01658-26823 | Стопорная шайба | |
| 19 | 01530-06814 | Гайка | |
| 20 | 6691-21-4130 | Прокладка | |
| 21 | 6691-21-4140 | Крышка | |
| 22 | 07000-03140 | Кольцо | |
| 23 | 01010-31035 | Болт | |
| 24 | 01602-01030 | Шайба | |
| 25 | 6710-23-4520 | Шестерня привода насоса | |
| 26 | 6710-23-4510 | Shaft | |
| 27 | 01050-31020 | Болт | |
| 28 | 6645-22-4550 | Замковая пластина | |
| 29 | 06000-06010 | bearing, radial ball | |
| 30 | 04067-00080 | ring, snap | |
| 31 | 6128-21-4540 | Spacer | |
| 33 | 04066-00050 | ring, snap | |
| 34 | 6710-23-4410 | Case, bearing | |
| 35 | 07000-03100 | Кольцо | |
| 36 | 01010-31045 | Болт | |
| 37 | 01602-01030 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
