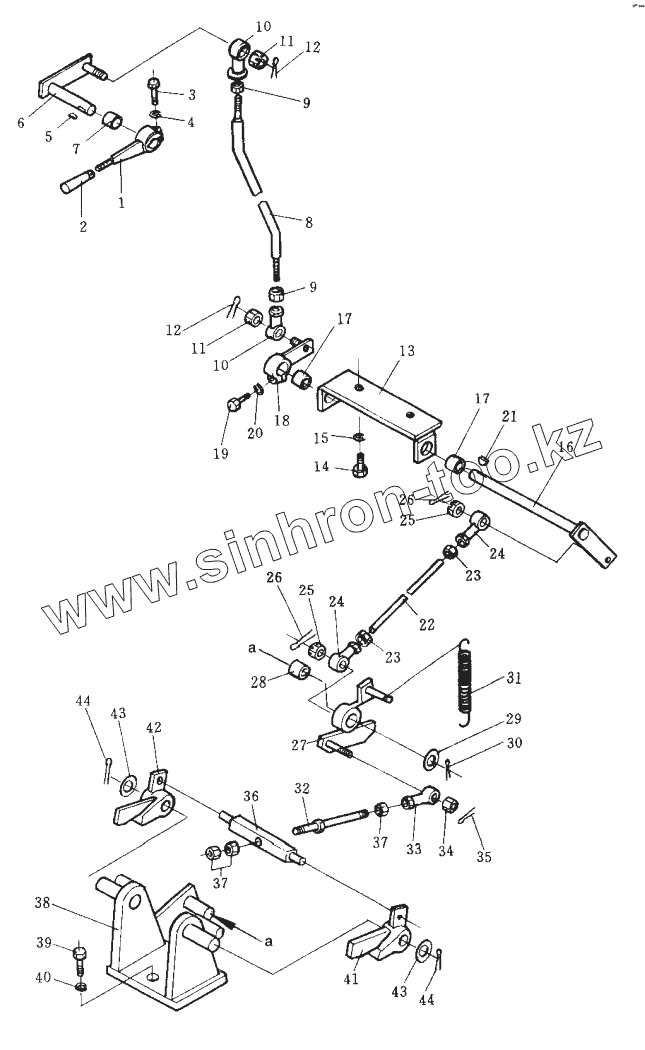

Каталог запасных частей к технике: Shantui SD32. PARKING BRAKE LEVER

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

10

11

11

12

12

13

14

15

16

17

17

18

19

20

21

22

23

23

24

24

25

25

26

26

27

28

29

30

31

32

33

34

35

36

37

37

38

39

40

41

42

43

43

44

44

Позиция на иллюстрации	Заводской номер детали		Название детали
1	195-43-24560		lever
2	09305-00800		Ручка
3	01010-50830		Болт
4	01602-20825		Шайба
5	04010-10516		key
6	195-43-24551		lever
7	09350-01615		Втулка
8	195-43-24541		rod
9	01580-10806		Гайка
10	04250-40847		Joint bearing
11	01590-10809		Гайка
12	04050-12016		Разводной штифт 2х16
13	175-43-42740		bracket
14	01010-51230		Болт
15	01643-31232		Шайба
16	195-43-24531		lever
17	09350-01615		Втулка
18	175-43-41382		lever
19	01010-50830		Болт
20	01602-20825		Шайба
21	04010-10516		key
22	04245-40823		rod
23	01580-10806		Гайка
24	04250-40847		Joint bearing
25	01590-10809		Гайка
26	04050-12016		Разводной штифт 2х16
27	175-43-41413		lever
28	195-43-12640		bushing
29	01641-21626		Шайба
30	04050-14026		Pin
31	103-33-11260		spring
32	195-43-24491		rod
33	04250-40847		Joint bearing
34	01590-10809		Гайка
35	04050-12016		Разводной штифт 2х16
36	195-43-21940		bar
37	01580-10806		Гайка
38	175-43-41452		bracket
39	01010-51640		Болт
40	01643-31645		Шайба
41	195-43-24471		pawl, L.H
42	195-43-24481		pawl, R.H
43	01640-22032		Шайба
44	04050-14028		Разводной шплинт
