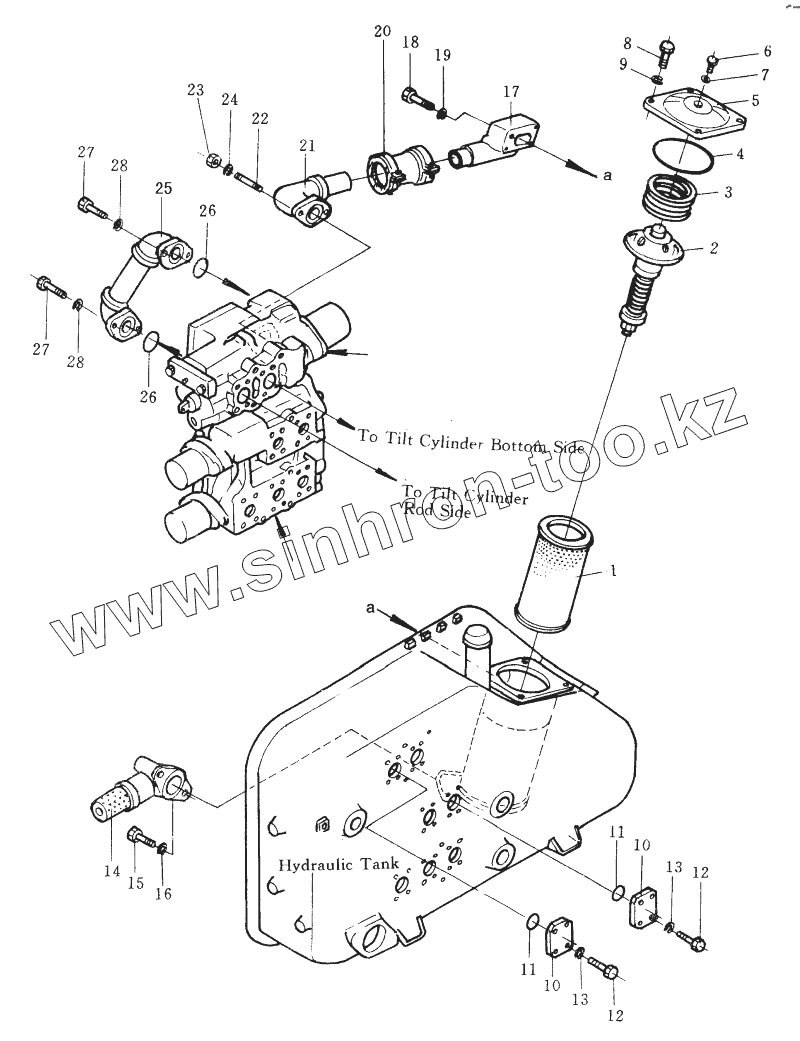

Каталог запасных частей к технике: Shantui SD32. HYDRAULIC TANK
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 175-60-27380 | Сердечник фильтра | |
| 2 | 175-60-27300 | Клапан | |
| 3 | 175-60-27340 | Рессора | |
| 4 | 07000-05150 | Кольцо | |
| 5 | 175-60-27171 | Крышка | |
| 6 | 154-60-12260 | Заглушка | |
| 7 | 07000-02010 | Кольцо | |
| 8 | 01010-51235 | Болт | |
| 9 | 01602-01236 | Рессорная шайба | |
| 10 | 07378-01460 | Фланец | |
| 11 | 07000-13048 | Кольцо | |
| 12 | 01010-51240 | Болт | |
| 13 | 01602-21236 | Рессорная шайба | |
| 14 | 175-60-29130 | buffer tube | |
| 15 | 01010-31230 | Болт | |
| 16 | 01643-51232 | Шайба | |
| 17 | 175-60-27262 | elbow | |
| 18 | 01010-31275 | bolt | |
| 19 | 01643-51232 | Шайба | |
| 20 | 07332-01400 | coupling assy | |
| 21 | 175-60-27272 | tube | |
| 22 | 01144-31435 | stud bolt | |
| 23 | 01580-01411 | nut | |
| 24 | 01643-31445 | Уплотнительная шайба | |
| 25 | 175-60-27253 | tube | |
| 26 | 07000-13050 | O-ring | |
| 27 | 01010-31445 | Болт | |
| 28 | 01643-31445 | Уплотнительная шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
