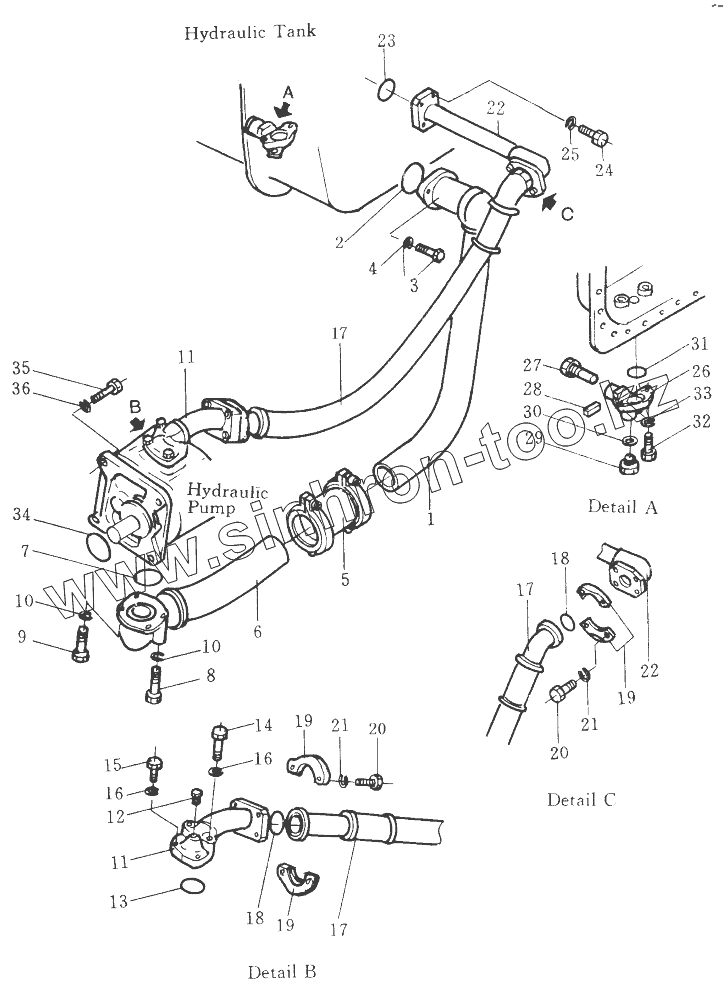

Каталог запасных частей к технике: Shantui SD32. HYDRAULIC PIPING (TANK TO PUMP)
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
16
17
17
17
18
18
19
19
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 155-60-12500 | 155-60-12500 | Клапан | |
| 1 | 175-60-26114 | tube | |
| 2 | 07000-02075 | Кольцо | |
| 3 | 01010-51445 | Болт | |
| 4 | 01602-21442 | Рессорная шайба | |
| 5 | 07332-02400 | connector | |
| 6 | 175-60-26141 | tube | |
| 7 | 07000-02070 | Кольцо | |
| 8 | 01011-51200 | bolt | |
| 9 | 01010-51245 | Болт | |
| 10 | 01602-21236 | Рессорная шайба | |
| 11 | 175-60-26162 | tube | |
| 12 | 07042-10108 | plug | |
| 13 | 07000-13050 | O-ring | |
| 14 | 01010-51285 | Болт | |
| 15 | 01010-51255 | Болт | |
| 16 | 01602-21236 | Рессорная шайба | |
| 17 | 07114-01409 | hose | |
| 18 | 07000-13048 | Кольцо | |
| 19 | 07371-21465 | flange | |
| 20 | 07372-21240 | bolt | |
| 21 | 01602-21236 | Рессорная шайба | |
| 22 | 175-60-26182 | tube | |
| 23 | 07000-13048 | Кольцо | |
| 24 | 01010-51250 | Болт | |
| 25 | 01602-21236 | Рессорная шайба | |
| 26 | 155-60-12510 | Корпус клапана | |
| 27 | 155-60-12520 | Клапан | |
| 28 | 04025-00532 | Рессорный штифт | |
| 29 | 07040-12414 | plug | |
| 30 | 07005-02416 | Уплотнительная прокладка | |
| 31 | 07000-03025 | Кольцо | |
| 32 | 01010-51025 | Болт | |
| 33 | 01602-21030 | Шайба | |
| 34 | 07000-03092 | O-ring | |
| 35 | 01010-51445 | Болт | |
| 36 | 01602-21442 | Рессорная шайба |
