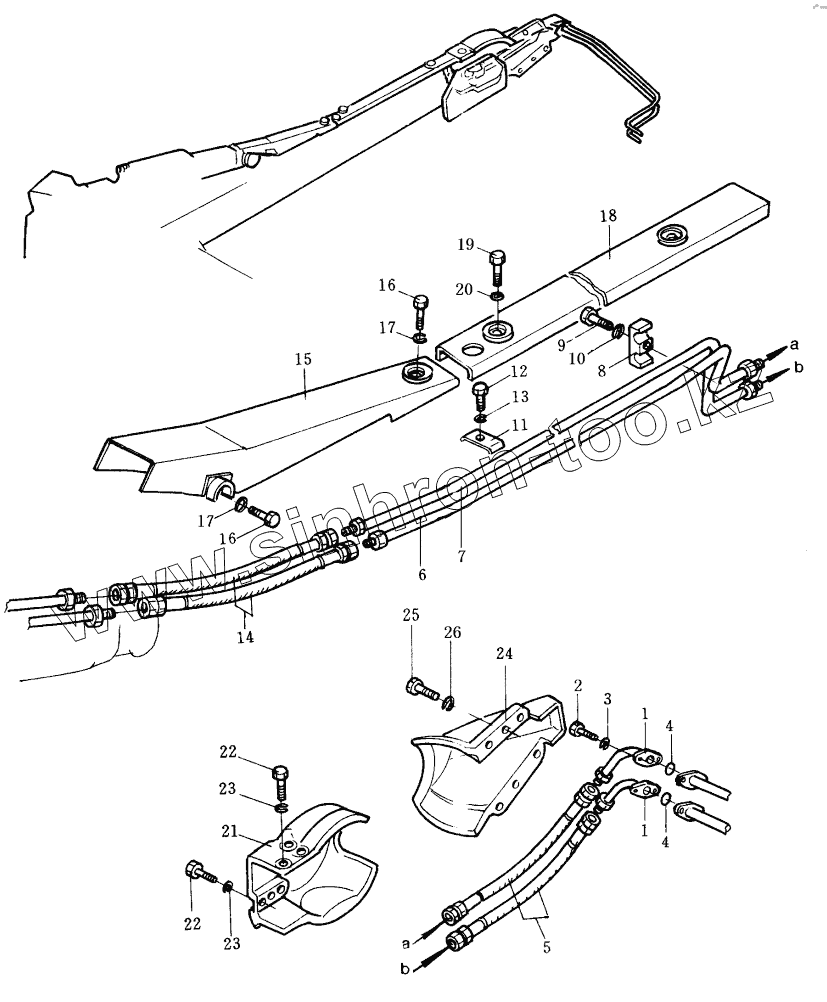

Каталог запасных частей к технике: Shantui SD32. HYDRAULIC PIPING (FOR BLADE TILT)

Тип техники

Марка

Модель

Схема

1

1

2

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

16

17

17

18

19

20

21

22

22

23

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	175-71-31430		tube
2	01010-51240		Болт
3	01602-21236		Рессорная шайба
4	07000-13022		O-ring
5	07113-00506		hose
6	175-71-31441		tube
7	175-71-31451		tube
8	175-61-18410		clamp
9	01010-51255		Болт
10	01602-21236		Рессорная шайба
11	154-71-31410		clamp
12	01010-51425		Болт
13	01643-31445		Уплотнительная шайба
14	07113-00506		hose
15	175-71-31353		cover
16	01010-51435		Болт
17	01643-31445		Уплотнительная шайба
18	175-71-31342		cover
19	01010-51435		Болт
20	195-71-32220		Шайба
21	175-71-31321		cover
22	01010-52050		Болт
23	01643-32060		Шайба
24	175-71-31331		cover
25	01010-52050		Болт
26	01643-32060		Шайба
