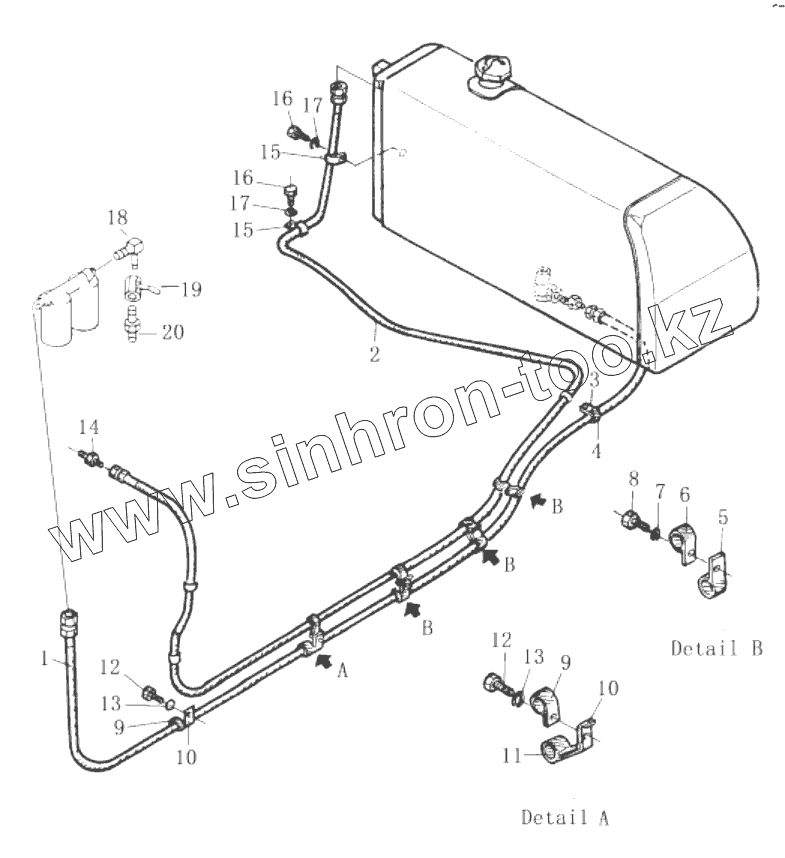

Каталог запасных частей к технике: Shantui SD32. FUEL PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
10
10
11
12
12
13
13
14
15
15
16
16
17
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 24Y-04-40000 hose inlet
2 24Y-04-30000 hose outlet
3 08036-22514 clip
4 08035-03010 Провододержатель
5 08035-03010 Провододержатель
6 08036-22514 clip
7 01010-51016 Болт
8 01602-21030 Шайба
9 08036-22514 clip
10 24Y-04-00002 clamp
11 24Y-04-00003 tube
12 01010-51016 Болт
13 01602-21030 Шайба
14 24Y-04-00010 nipple
15 08036-22514 clip
16 01010-51016 Болт
17 01602-21030 Шайба
18 23Y-04-00007 Nipple
19 07700-40460 Клапан
20 23Y-04-00008 Nipple
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
