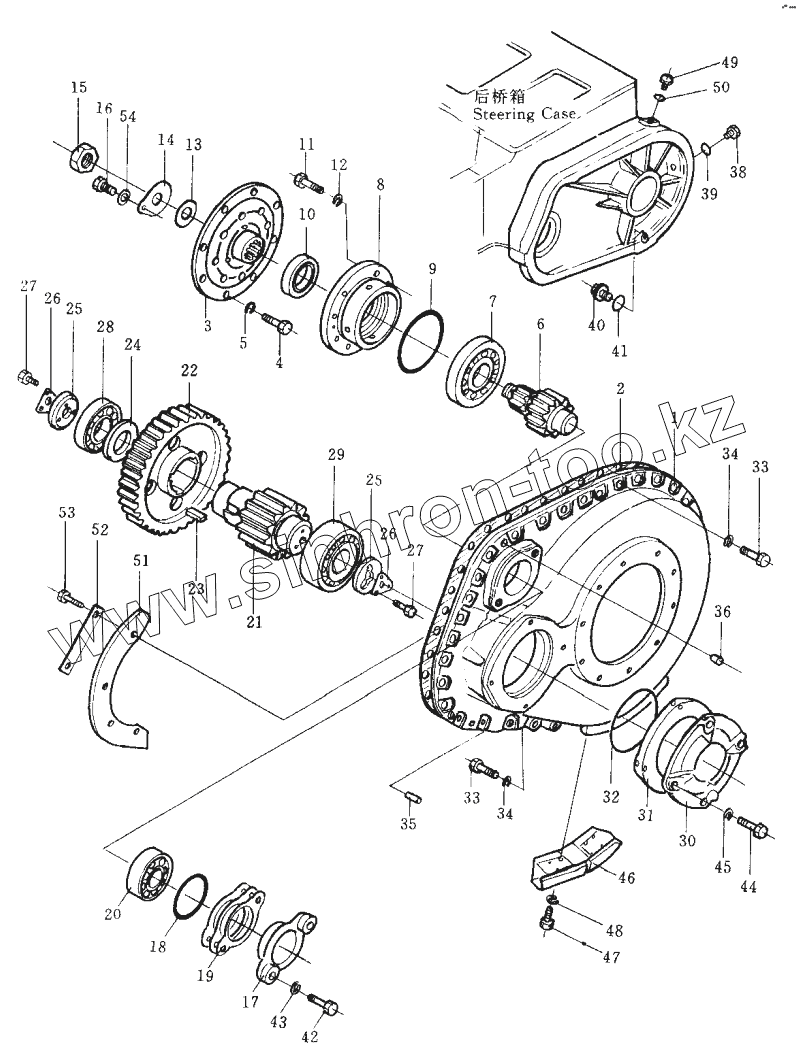

Каталог запасных частей к технике: Shantui SD32. FINAL DRIVE CASE
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
19
20
21
22
23
24
25
25
26
26
27
27
28
29
30
31
31
31
31
32
33
33
34
34
35
36
38
39
40
41
42
43
44
45
46
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 175-27-31124 | final drive case | |
| 1 | 175-27-31114 | final drive case | |
| 2 | 175-27-31132 | gasket | |
| 3 | 175-27-31463 | Фланец | |
| 4 | 01010-51850 | Болт | |
| 5 | 01602-21854 | Шайба | |
| 6 | 175-27-31495 | gear, drive | |
| 7 | 170-09-13210 | bearing, roller | |
| 8 | 175-57-31161 | cage, bearing | |
| 9 | 07000-05235 | O-ring | |
| 10 | 07013-10120 | Сальник | |
| 11 | 01010-51460 | Болт | |
| 12 | 01602-21648 | Шайба | |
| 13 | 170-27-11232 | Шайба | |
| 14 | 195-27-12620 | Замковая прокладка | |
| 15 | 170-21-12141 | Гайка | |
| 16 | 01010-51225 | Болт | |
| 17 | 175-27-31170 | cover | |
| 18 | 07000-05150 | Кольцо | |
| 19 | 175-27-00051 | shim | |
| 19 | 175-27-31190 | shim | |
| 19 | 175-27-31210 | shim | |
| 20 | 170-09-13220 | bearing, roller | |
| 21 | 175-27-31233 | gear, small | |
| 22 | 175-27-31255 | gear | |
| 23 | 175-27-31260 | key | |
| 24 | 175-27-31270 | washer | |
| 25 | 175-27-31282 | bracket | |
| 26 | 175-27-32470 | washer, lock | |
| 27 | 01010-51230 | Болт | |
| 28 | 170-09-13230 | bearing, roller | |
| 29 | 170-09-13240 | bearing, roller | |
| 30 | 175-27-31291 | cover | |
| 31 | 175-27-00061 | shim assy | |
| 31 | 175-27-31310 | shim | |
| 31 | 175-27-31320 | shim | |
| 31 | 175-27-31330 | shim | |
| 32 | 07000-05260 | O-ring | |
| 33 | 01010-52055 | Болт | |
| 34 | 01602-22060 | Рессорная шайба | |
| 35 | 04020-01842 | Цилиндрический штифт | |
| 36 | 07049-02025 | Заглушка | |
| 38 | 07040-13618 | Заглушка | |
| 39 | 07002-03634 | Герметичное кольцо | |
| 40 | 07044-13620 | Магнитная пробка | |
| 41 | 07002-03634 | Герметичное кольцо | |
| 42 | 01010-52050 | Болт | |
| 43 | 01602-22060 | Рессорная шайба | |
| 44 | 01010-51640 | Болт | |
| 45 | 01602-21648 | Шайба | |
| 46 | 175-27-32611 | guard, L.H | |
| 46 | 175-27-32641 | guard, R.H | |
| 47 | 01010-52455 | Bolt | |
| 48 | 01602-22472 | Шайба | |
| 49 | 07040-13618 | Заглушка | |
| 50 | 07002-03634 | Герметичное кольцо | |
| 51 | 175-27-31530 | plate | |
| 52 | 175-27-31540 | Замковая пластина | |
| 53 | 01010-51230 | Болт | |
| 54 | 01602-21236 | Рессорная шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
