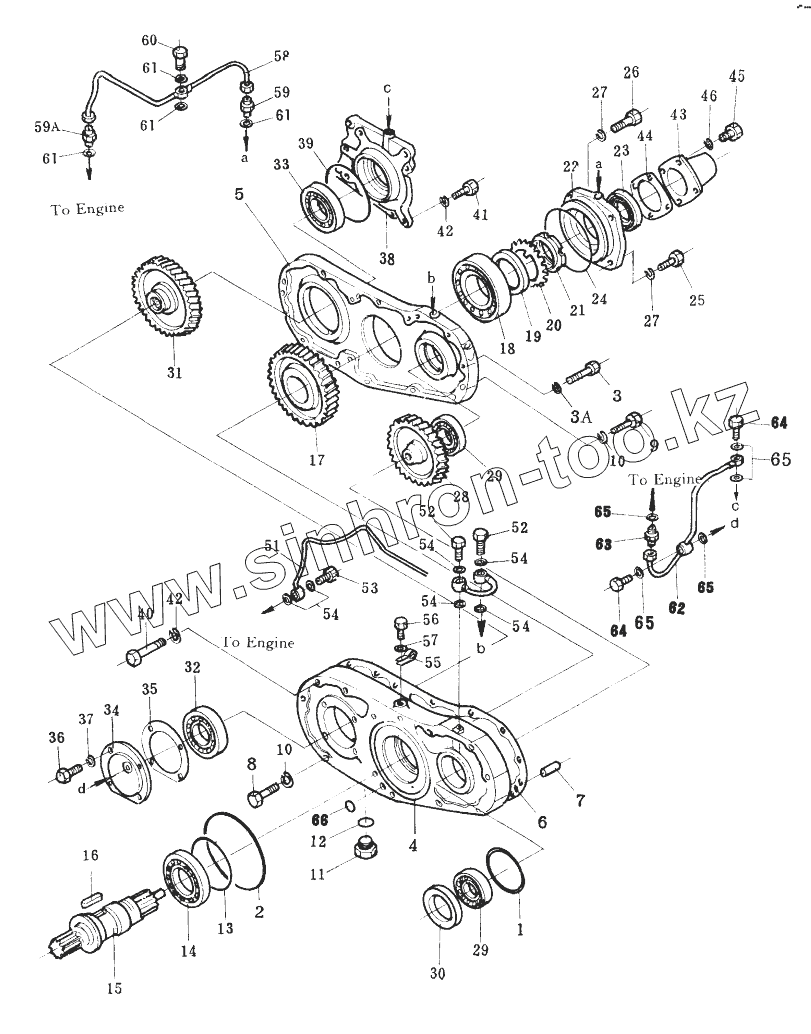

Каталог запасных частей к технике: Shantui SD32. DIVIDING CASE
1
2
3
3A
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
51
52
52
53
54
54
54
54
54
55
56
57
58
59
59A
60
61
61
61
61
62
63
64
64
65
65
65
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 07000-02105 | Кольцо | |
| 2 | 07000-05195 | Герметичное кольцо | |
| 3 | 01011-31205 | bolt | |
| 3A | 01602-01236 | Рессорная шайба | |
| 175-38-C1000 | 175-38-C1000 | power take off assy | |
| 4 | 154-01-12111 | Коробка зубчатой передачи | |
| 5 | 175-38-11110 | Case | |
| 6 | 154-01-12130 | Уплотнительная прокладка | |
| 7 | 04020-01204 | pin, dowel | |
| 8 | 01010-51275 | Болт | |
| 9 | 01010-51250 | Болт | |
| 10 | 01602-01236 | Рессорная шайба | |
| 11 | 07044-12412 | Заглушка | |
| 12 | 07002-02434 | Кольцо | |
| 13 | 150-21-22180 | Стопорное кольцо | |
| 14 | 154-01-12280 | Шариковый подшипник | |
| 15 | 154-01-12221 | Shaft | |
| 16 | 04000-02050 | Запор | |
| 17 | 154-01-12230 | Шестерня | |
| 18 | 06040-06314 | Шариковый подшипник | |
| 19 | 154-01-12240 | Кольцо | |
| 20 | 01658-16823 | Стопорная шайба | |
| 21 | 01530-06814 | Гайка | |
| 22 | 154-01-12250 | Крышка | |
| 23 | 07012-00060 | Герметик | |
| 24 | 07000-05150 | Кольцо | |
| 25 | 01010-51230 | Болт | |
| 26 | 01010-51230 | Болт | |
| 27 | 01602-21236 | Рессорная шайба | |
| 28 | 154-01-12310 | Шестерня | |
| 29 | 06040-06209 | Шариковый подшипник | |
| 30 | 154-01-12320 | Кольцо | |
| 31 | 175-38-11120 | Gear | |
| 32 | 06040-06212 | Шариковый подшипник | |
| 33 | 06040-06312 | bearing | |
| 34 | 154-01-12420 | Крышка | |
| 35 | 154-01-12430 | Уплотнительная прокладка | |
| 36 | 01010-51025 | Болт | |
| 37 | 01602-01030 | Шайба | |
| 38 | 175-38-11130 | Cage | |
| 39 | 07000-05150 | Кольцо | |
| 40 | 01011-51205 | Болт | |
| 41 | 01010-51255 | Болт | |
| 42 | 01602-21236 | Рессорная шайба | |
| 43 | 154-01-12260 | Крышка | |
| 44 | 154-01-12270 | Уплотнительная прокладка | |
| 45 | 01010-51025 | Болт | |
| 46 | 01602-21030 | Шайба | |
| 51 | 154-01-12530 | Труба | |
| 52 | 6600-01-3860 | Штуцер | |
| 53 | 07206-10610 | Соединительный болт | |
| 54 | 07005-01012 | Уплотнительная прокладка | |
| 55 | 08036-10614 | Зажим трубы | |
| 56 | 01010-51220 | Болт | |
| 57 | 01602-21236 | Рессорная шайба | |
| 58 | 154-01-12541 | Труба | |
| 59 | 154-01-12520 | Штуцер трубы | |
| 59A | 07211-50610 | Штуцер трубы | |
| 60 | 6600-01-3860 | Штуцер | |
| 61 | 07005-01012 | Уплотнительная прокладка | |
| 62 | 154-01-12552 | Труба | |
| 63 | 07211-50610 | Штуцер трубы | |
| 64 | 6600-01-3860 | Штуцер | |
| 65 | 07005-01012 | Уплотнительная прокладка | |
| 66 | 07000-03030 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
